| WIDEPLUS-FYD系列多路风压测量变送器 是选用进口高精度、高稳定性芯片，并采用特殊铝合金表面处理技术和传感器应力隔离技术，经精密温度补偿及放大处理，将差压信号转换成(4～20)mA Dc标准信号。它可广泛应用于工业领域或实验室进行炉膛压力、风道压力、空气压力等的测量和控制。 | ||

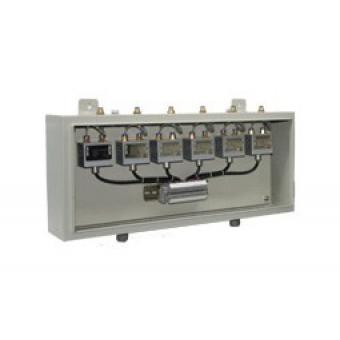

| 产品外形 | ||
|
||
| 外形尺寸 | ||
 |
||
| 技术参数 | ||
| 过载压力 最大测量范围上限值的2倍 测量介质 非腐蚀性，无粉末，干燥性气体 工作电压 （12.5～36）V DC（两线制） 标准电压 24V DC±5％，纹波小于1％ 输出信号 (4～20)mA Dc（两线制） 环境温度 －20℃～85℃ 贮存温度 －40℃～125℃（若用户测量潮湿或带有粉尘的气体，请选用防尘干燥过滤器） 外壳材料 硬铝合金 接口形式 Φ8mm带M12×1外螺纹（B型结构） 引线方式 电缆线（默认长度为1m）或者航空插头 负载电阻 （4~20）mA：参见负载特性图 静压影响 变送器输入静压影响不超过其最大量程的0.5% 温度系数 ±0.25%FS/10℃（0.25级） ±0.25%FS/10℃（0.5级） 稳定性 ±0.25%FS/1年（0.25级） ±0.25%FS/1年（0.5级） 注：须与Φ6外径塑料软管配接。 |
||
| 主要特点 | ||
|
|
||
| 负载特性 | ||
 |
| WIDEPLUS-DS系列差压变送器型谱表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIDEPLUS-FYD系列风压多路测量柜型谱表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
