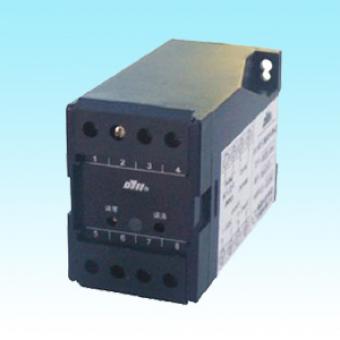

DYA直流电量隔离变送仪表
一、 主要特点
由220VAC或24VDC供电,将毫伏到几百伏的直流电压信号或毫安到5安
直流电流信号, 将输入的直流电量信号转换为4~20mADC或1~5VDC输出。
二、 主要技术指标
1. 精度0.2% 温漂50PPM/℃ 绝缘耐压AC1.0kV/min 绝缘电阻≥20MΩ(DC500V)
2. 输入范围见表格
3. 负载电阻:电流输出RL≤600Ω 电压输出RL≥250kΩ
4. 供电电源:AC:220V±15% DC:24V±10%
5. 工作环境:-10~60℃ 相对湿度:10%~90%
三、 DYA直流信号隔离变送仪表型谱
型 谱 | 说 明 | ||||||
DYA |
大延牌仪表 | ||||||
|
S |
宽×高×深:(55×75×120)mm |
|||||
|
FG |
直流电量隔离变送仪表 | |||||
|
0 |
0~10mADC输入 | |||||
1 |
0~20mADC输入 | ||||||
2 |
4~20mADC输入 | ||||||
3 |
0~5ADC输入 | ||||||
4 |
0~75mVDC输入 | ||||||
5 |
0~150mVDC输入 | ||||||
6 |
0~5VDC输入 | ||||||
7 |
0~10VDC输入 | ||||||
8 |
0~600VDC输入 | ||||||
9 |
1~5VDC输入 | ||||||
|
1 |
1~5VDC输出 |
|||||
2 |
4~20mADC输出 | ||||||
|
|
缺省为220VAC供电 | |||||
D |
24VDC供电 |
||||||
四、 DYA直流信号隔离变送仪表接线图
