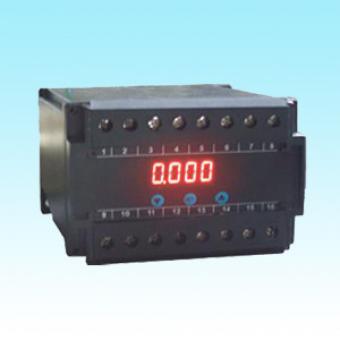

DYA三相功率变送仪表
一、主要特点
DYA三相功率变送仪表将三相功率、功率因数、无功功率等将电参量
转换为4-20mADC或1-5VDC输出。
二、主要技术指标
1. 精度0.5% 温漂50PPM/℃ 绝缘耐压AC2.0kV/min 绝缘电阻≥20MΩ（DC500V）
2. 输入范围：IAC 0～5A VAC 0～600V
3. 负载电阻：电流输出RL≤750Ω 电压输出RL≥250kΩ
4. 供电电源：AC:85～265V DC:24V±10％
5. 工作环境：-10～60℃ 相对湿度：10%～90%
三、DYA三相功率变送仪表型谱
| 型 谱 | 说 明 | |||||||
DYA
|
大延牌仪表 | |||||||
|
|
M |
宽×高×深：（110×75×120）mm | ||||||
|
|
TE |
三相功率变送仪表 | ||||||
|
|
2 |
三相总有功功率表 | ||||||
| 3 |
三相功率因数表 | |||||||
| 5 |
三相总无功功率表 | |||||||
| 9 |
用户特殊要求的输入 | |||||||
|
|
1 |
（1-5）V变送输出 | ||||||
| 2 |
（4-20）mA变送输出 | |||||||
| 9 |
用户特殊要求的输出 * | |||||||
| 3 |
三相三线制 | |||||||
| 4 |
三相四线制 | |||||||
|
|
缺省为220VAC供电 | |||||||
| D |
24VDC供电 | |||||||
* 用户特殊要求请与厂家联系，例如：要求输出由二线制回路供电。
四、DYA三相功率变送仪表接线图
