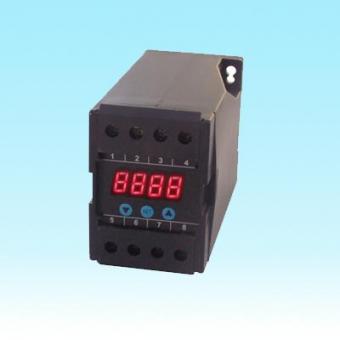

DYA单相多功能数字显示变送仪表
一、 主要特点
DYA单相多功能数字显示变送仪表是智能型卡装式仪表，可实现单相电量的
各种参数测量变送。
二、 主要技术指标 2. 接线方法：
1. 精度0.5% 温漂50PPM/℃ 绝缘耐压AC2.0kV/min 绝缘电阻≥20MΩ（DC500V）
2. 输入范围：IAC 0～5A VAC 0～600V
3. 负载电阻：电流输出RL≤750Ω 电压输出RL≥250kΩ
4. 供电电源：AC:85～265V DC:24V±10％
5. 工作环境：-10～60℃ 相对湿度：10%～90%
三、 DYA单相多功能数字显示变送仪表型谱
* 用户特殊要求请与厂家联系，例如：要求输出由二线制回路供电。
型 谱
说 明
DYA
大延牌智能型仪表
S
宽×高×深：（55×75×120）mm
LD
单相多功能数字显示变送仪表
0
电流表
1
电压表
2
有功功率表
3
功率因数表
4
频率表
5
无功功率表
1
1～5VDC输出
2
4～20mADC输出
9
用户特殊要求输出 *
缺省为220VAC供电
D
24VDC供电
四、 DYA单相多功能数字显示变送仪表接线图
1. 当测量有功功率或功率因数时，要注意6和7端子为电压信号和电流信号的同名端，如出现对纯阻性负载时功率或功率因数显示为负值，应将电压信号2个接入端或电流信号2个接入端对调。
