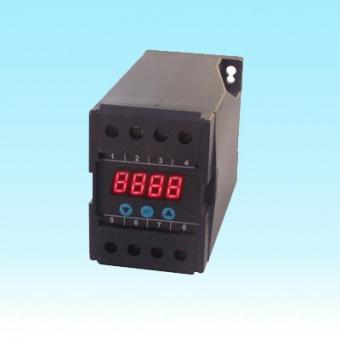

DYA工频变送显示仪表
一、 主要特点
DYA工频变送显示仪表采用智能化处理技术的卡装式仪表，输入
工频范围是45.00 Hz～55.00Hz，变送4～20mADC或1～5VDC输出。
二、 主要技术指标
1. 精度0.5% 温漂50PPM/℃ 绝缘耐压AC2.0kV/min 绝缘电阻≥20MΩ（DC500V）
2. 输入范围：VAC 100V～600V
3. 负载电阻：电流输出RL≤750Ω 电压输出RL≥250kΩ
4. 供电电源：AC:85～265V DC:24V±10％
5. 工作环境：-10～60℃ 相对湿度：10%～90%
三、 DYA工频变送控制显示仪表型谱
| 型 谱 | 说 明 | ||||||
| DYA |
大延牌仪表 | ||||||
|
|
S |
宽×高×深：（55×75×120）mm | |||||
|
|
GP |
工频变送显示仪表 | |||||
|
|
0 |
45.00 Hz～55.00Hz（100VAC～600VAC） | |||||
| 9 |
用户特殊要求输入（40.00＜f＜70.00 Hz） | ||||||
|
|
1 |
（1～5）V变送输出 | |||||
| 2 |
（4～20）mA变送输出 | ||||||
| 9 |
用户特殊要求的输出 * | ||||||
|
|
|
缺省为220VAC供电 | |||||
| D |
24VDC供电 | ||||||
* 用户特殊要求请与厂家联系，例如：要求输出由二线制回路供电。
四、 DYA工频变送控制显示仪表接线图
