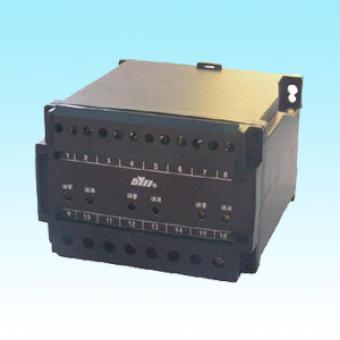

DYA三相交流电流/电压变送仪表
一、 主要特点
由220VAC或24VDC供电,将输入的三相交流电流或电压信号转换为三路
4~20mADC或1~5VDC输出。
二、 主要技术指标
1. 精度0.2% 温漂50PPM/℃ 绝缘耐压AC2.0kV/min 绝缘电阻≥20MΩ(DC500V)
2. 输入范围见表格
3. 负载电阻:电流输出RL≤500Ω 电压输出RL≥250kΩ
4. 供电电源:AC:220V±15% DC:24V±10%
5. 工作环境:-10~60℃ 相对湿度:10%~90%
三、 DYA三相交流电流/电压变送仪表型谱
* 用户特殊要求请与厂家联系例如一相电流二相电压
型 谱
说 明
DYA
大延牌仪表
M
宽×高×深:(110×75×120)mm
LS
三相交流电流/电压变送仪表
0
0~5A交流电流输入
1
0~600V交流电压输入
2
0~450V交流电压输入
3
0~300V交流电压输入
4
0~120V交流电压输入
9
用户特殊要求的输入 *
1
1~5VDC输出
2
4~20mADC输出
缺省为220VAC供电
1
24VDC供电
2
24VDC两线制回路供电
四、 DYA三相交流电流/电压变送仪表接线图
