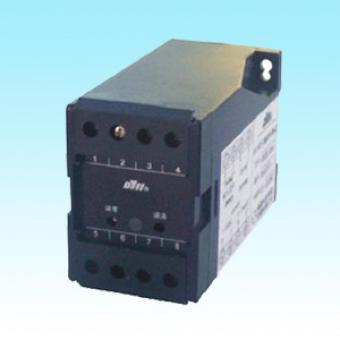

DYA单相交流电流/电压变送仪表
一、 主要特点
由220VAC或24VDC供电，将输入的交流电量信号转换为4～20mADC
或1～5VDC输出。
二、 主要技术指标
1. 精度0.2% 温漂50PPM/℃ 绝缘耐压AC2.0kV/min 绝缘电阻≥20MΩ（DC500V）
2. 输入范围见表格
3. 负载电阻：电流输出RL≤500Ω 电压输出RL≥250kΩ
4. 供电电源：AC:220V±15％ DC:24V±10％
5. 工作环境：-10～60℃ 相对湿度：10%～90%
三、 DYA单相交流电流/电压变送仪表型谱
| 型 谱 | 说 明 | ||||||
| DYA |
大延牌智能型仪表 | ||||||
|
|
S |
宽×高×深：（55×75×120）mm | |||||
|
|
LY |
单相交流电流/电压变送仪表 | |||||
|
|
0 |
0～5A交流电流输入 | |||||
| 1 |
0～600V交流电压输入 | ||||||
| 2 |
0～450V交流电压输入 | ||||||
| 3 |
0～300V交流电压输入 | ||||||
| 4 |
0～120V交流电压输入 | ||||||
| 9 |
用户特殊要求的输入 * | ||||||
|
|
1 |
1～5VDC输出 | |||||
| 2 |
4～20mADC输出 | ||||||
|
|
缺省为220VAC供电 | ||||||
| 1 |
24VDC供电 | ||||||
| 2 |
24VDC两线制回路供电 | ||||||
* 用户特殊要求请与厂家联系
四、 DYA单相交流电流/电压变送仪表接线图
