| WIDEPLUS-B系列压力/差压/√△P变送器,采用先进的微处理技术及数字通讯技术。除具有常规智能式的全部功能外，还具有一系列增强的功能,如零点自动调整,远程就地控制参数查看与调整控制参数密码锁定等。同时通过现场总线HART协议,进行远程参数设定、远程控制、自诊断等功能。 | ||||

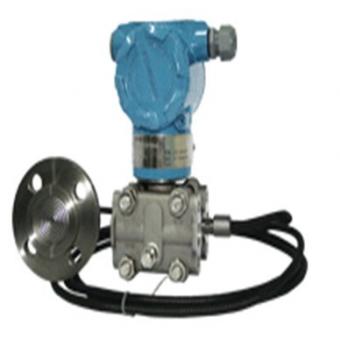

| 产品外形 | ||||
|
||||
| 外形尺寸 | ||||
|
||||
| 技术参数 | ||||
| 测量介质 液体、气体和蒸汽 量程范围 差 压 0～0.1kPa至0～10MPa 相对压力 最大0～40MPa 最小0～0.1kPa 绝对压力 最大0～25MPa 最小0～20kPa 负相对压力 (-0.1～2.0)MPa 量程迁移比 100:1 通信输出 电源电压： 16.4V～42V DC(16.4V～30VDC本安型) 通讯距离： 2km，使用CEV电缆时 负载电容： 0.22μF以下 负载电感： 3.3mH以下 与电源线的间距：15cm以上 连接于接收电阻上的接收仪表的输入阻抗：在2.4kHz时为10kΩ以上 输出信号 4mA～20mA DC 二线制 精 度 0.075级、0.2级、0.5级 环境温度 -40℃～85℃ 存储温度 -50℃～110℃ 防爆等级 本安型 ExibⅡCT6或ExiaⅡCT6 防爆型 ExdⅡBT5或ExdⅡCT6 动态性能 ·延迟时间和刷新速率适用于所有型号和量程，仅限模拟输出。 ·延迟时间（Td）：45毫秒（名义值） ·刷新速率：22次/秒 ·总体响应时间：（Td+Tc）
典型的智能变送器的响应时间
测量介质温度 -40℃～100℃ 相对湿度 0～100% RH 电源电压变动的影响 ±0.005%FS/V 安装位置变动的影响 最大可产生0.25kPa的零点误差,但可校正,对量程无影响。测量本体相对法兰转动无影响 "O"型密封圈 氟橡胶、丁腈橡胶 灌 充 液 硅油或惰性油 启动时间 变送器加电2秒内达到性能指标 阻尼时间 变送器加电2秒内达到性能指标模拟输出对阶跃输入变化的响应时间是由用户选 择的一个时间常数(0～36秒)。该软件设定阻尼值不包括传感膜头的响应时间。 螺 栓 不锈钢 引压连接件 法兰1/4-18NPT中心距54mm；接头2-14NPT或M20×1.5阳螺纹；球锥面密封带接 头时中心距50.8，54，57.2mm 连接件材料 参阅"型谱表" |
||||
| 主要特点 | ||||
| ·测量对象: 开口或密封容器的液位 ·液位测量精度0.25% ·测量范围:6kPa~2000kPa ·3-，4-英寸平膜片式或伸出式膜片 ·多种灌充液选择，可满足各种应用要求 ·阻尼可调 ·接液位材料:不锈钢、哈氏合金C-276和钽 |
||||
| 工作原理 | ||||
|
工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路线性地转换成4～20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
|
||||
| 负载特性 | ||||
 |
| WIDEPLUS-BGP/BAGP系列压力变送器型谱表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIDEPLUS-BAP/BAAP系列绝对压力变送器型谱表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
