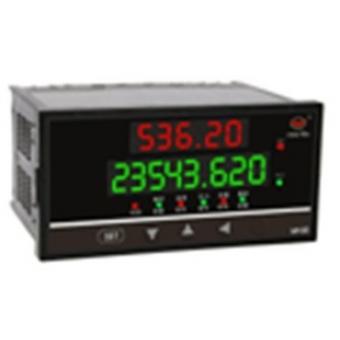

上润智能流量积算控制仪商品描述：

智能流量积算控制仪采用先进的微处理器进行智能控制，适用于各种液体、一般气体、蒸汽、天然气等的流量检测与积算控制。采用查表法进行密度补偿，能自动对过热蒸汽、饱和蒸汽进行高精度的积算控制。内置多种流量积算公式，可适应各种流量测量场合。
具有多种信号输入功能,可配接各种压力/差压及频率式流量传感器(如孔板、涡街、涡轮等),且只需通过仪表菜单的简单选定,即可实现上述输入信号之间的轻松切换,提高了仪表的通用性和可靠性。具有多种补偿方式(如温度补偿、压力补偿、温度补偿+压力补偿等)供选择。
测量显示范围宽，可显示整五位的瞬时流量值、温度补偿值、压力补偿值、流量、体积(或差压/频率)值等,以及整十三位的流量累积值(0～9,999,999,999,999),精确度高,累积值可精确到小数点的后三位(0.001)。还可通过内部参数的设定,使最大累积值达到99,999,999,999.99×100。带有测量状态标志显示，可方便地测量对象进行观察，输出回路均采用光电隔离。

主要技术参数

特性

数学模型 ·参见仪表操作手册
测量精度 ·测量显示精度：±0.5%FS±1
         ·频率转换精度：±1脉冲(LMS)一般优于0.2%
显示方式 ·高亮度LED数码显示
         ·全中文大屏幕（带背光）LCD(液晶)显示
         ·发光二极管工作状态显示 ·当前日期及时间显示
         ·五位(0～99999)瞬时流量值显示
         ·11位(0～99,999,999,999)累积流量值显示
         ·五位(0～99999)压力补偿值显 ·五位（-19999～99999）温度补偿值显示
         ·五位(0～99999)流量(或差压/频率)值显示
控制方式 ·可选择上限、下限或上上限、下下限控制,带有常开/常闭输出
控制设定值 ·控制设定值和回差值全量程内自由设定
定量控制 ·可选择流量定量到控制，LED输出指示
       ·选择流量定量过程控制，LED输出指示
补偿方式 ·温度、压力、温度+压力自动补偿

产品外形

外形：160×80×115mm
开孔尺寸：152×76mm

外形：80×160×115mm
开孔尺寸：72×152mm

外形：96×96×115mm
开孔尺寸：92×92mm

型谱表

型　　　　　号

说　　　明

WP-

□□

□

□□

-□

□

-□

□

-□

□

-□□

-□

外形特征

双屏数码横式显示

双屏数码竖式显示

大屏幕LCD液晶横式显示

LCS

大屏幕LCD液晶竖式显示

外形尺寸

160×80mm横式 80×160竖式

96×96mm(无光柱显示)

控制作用

无补偿

带补偿输入

过热蒸汽带温度、压力补偿

饱和蒸汽带温度、压力补偿

用户特定曲线补偿---查表法

通讯方式

　无通讯输出

RS-232C通讯方式

RS-485通讯接口

输出方式

无输出

继电器控制或报警输出

（4～20）mA输出（对应补偿后瞬时流量）

恒流（0～10）mA输出（对应补偿后瞬时流量）

恒压（1～5）V输出（对应补偿后瞬时流量）

恒压（0～5）V输出（对应补偿后瞬时流量）

SCR可控硅过零触发脉冲输出

SSR固态继电器控制信号输出

特殊规格变送输出

输入方式

□

流量、差压或频率(见输入类型)

□

压力补偿输入（见输入类型）

□

温度补偿输入（见输入类型）

第一报警

　无控制/报警（可省略）

第一报警为上限报警

第一报警为下限报警

流量定量到控制自动启动

流量定量过程控制自动启动

流量定量到控制自动清零

第二报警

　无报警

第二报警为上限报警

第二报警为下限报警

流量定量到控制-手动启动

流量定量过程控制-手动启动

馈电输出

单路DC 24V馈电输出

　双路DC 24V馈电输出

供电方式

AC 220V供电(线性电源，可省略)

AC 90～265V供电（开关电源）

　DC 24V供电

★注:1、外接启动、停止、清零功能见随机接线图。
2、L802、L803、L804系列可通过设定仪表二级参数互相切换。测量饱和蒸汽时可只选择压力或温度补偿任意一种即可。
3、如用户选择特定曲线补偿输入(查表法)时，请在订货时提供相关技术参数或密度表格。
选型举例：WP-L802-02-FAG-HL; WP-LS802-21-AAG-HL;
WP-LCS804-01-ANG-HL-P； WP-LC804-01-ANG-HL-P

输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码
A	4mA ～20mA	-19999～99999d	O	脉冲-集电极开路	0～5KHz	本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0～10mA	-19999～99999d	E	热电偶E型	0～1000℃
C	1V ～5V	-19999～99999d	K	热电偶K型	0～1300℃
D	0～5V	-19999～99999d	R	用户特定	-19999～99999d
F	脉冲	0～5KHz	N	无补偿输入
G	Pt100	-200～650℃
