WP-KS805智能双回路串级PID调节控制仪商品描述：

WP-KS805系列智能双回路串级PID调节控制仪采用先进的微处理器进行智能控制。具有多种输入信号切换功能和双屏数码+双光柱显示型式。可选择RS232、RS485串行通讯接口，并可实现多机通讯。可适用于众多行业高精度的调节控制系统。输入、输出间均采用光电隔离，具有良好的抗干扰性和稳定性。
WP-KS805系列双回路串级智能PID调节控制仪,具有5个模拟输入(IN1-IN5)2个模拟输出(OUT1、OUT2），一个开关量输入DI，2个开关量输出和丰富的控制算法，适用于锅炉汽包水位三冲量控制或两冲量控制并可带汽包水位压力补偿功能适用于一般工业过程中温度、压力、液位、流量等各种过程参数的串级控制，前馈控制、双路控制等，并可带后备操作器，与后备控制器配套实现手动/自动无扰切换。

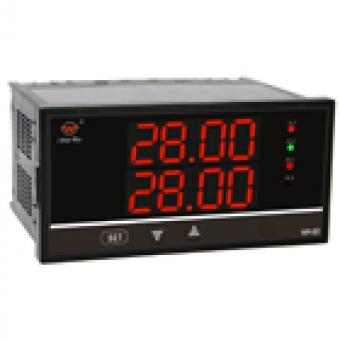

产品外形

外形尺寸：80×160×152mm
开孔尺寸：76×152mm

主要技术参数

输入信号

·电阻：IN1、IN2支持多种规格热电阻,如Pt100、Pt100.1、Cu50、Cu100。
·电偶：IN1、IN2支持多种规格热电偶，如B、S、K、E、J、T、WRe。
·电流：IN1、IN2、IN3、IN4、IN5支持0～10mA、4～20mA(输入电阻≤250Ω)
·电压：IN1、IN2 、IN3、IN4、 IN5支持0～5V、1～5V（输入阻抗≥250KΩ）
·一个开关量信号：DI输入只接收干触点信号，用于接收后备操作器的手动状态信号，与模拟输入IN3配合实现后备操作器手/自动无扰切换。
·冷端补偿范围：0～50℃

产品接线图

智能双回路串级PID调节控制仪表接线图

工作模式

型谱表

型号								说明
WP-	-□	□	□	-□□	□□	-□	-□
通讯方式	0							无通讯
	2							RS232隔离通讯接口
	8							RS485隔离通讯接口
控制输出 OUT2		2						(4～20)mA控制输出
		3						(0～10)mA控制输出
		4						(1～5)V控制输出
		5						(0～5)V控制输出
变送输出或控制输出 OUT1			2					(4～20)mA辅助变送输出或控制输出
			3					(0～10)mA辅助变送输出或控制输出
			4					(1～5)V辅助变送输出或控制输出
			5					(0～5)V辅助变送输出或控制输出
输入类型 IN1、IN2				03				适配热电偶
				08				适配热电阻
				12				适配(4～20)mA输入
				13				适配(0～10)mA输入
				14				适配(1～5)V输入
				15				适配(0～5)V输入
				23				全切换分度号输入
输入类型 IN3、IN4、 IN5					12			适配(4～20)mA输入
					13			适配(0～10)mA输入
					14			适配(1～5)V输入
					15			适配(0～5)V输入
馈电输出						P		DC5/24V馈电输出(无馈电输出可省略)
供电方式							T	AC（90～265）V开关电源供电
