◇ 主要功能与特性
·可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数
·采用温度补偿电路进行控制，有效减小温漂对测量精度的影响，确保测量准确
·精度高、安装方便、售价低
◇ 型号描述及参数
例如：YDG－HSD－7－300A

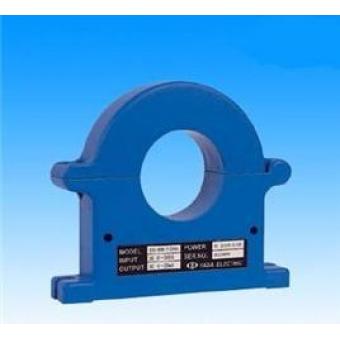

名称：霍尔电流传感器
输入：0～300A（AC或DC）
输出：0～4V（AC或 DC）
◇ 性能指标
■ 过载能力：2倍连续、20倍1秒
■ 准确度：＜1.0%1N
■ 线性度：优于0.2%
■ 失调电压：小于±20mV
■ 温度漂移：优于±100ppm/℃
■ 反应时间：小于10µs
■ 频率特性：0～10kHz
■ 工频耐压：AC2kV/min.1mA
■ 工作环境：0～45℃
■ 工作电源：±12V～±15V，＋12V，＋15V
■ 电源耗电：≤30mA
■ 阻燃特性：UL94－V0
■ 保护：内置电源浪涌、极性反接保护
■ 执行标准：QB/44160017 113－2002
■ 外壳材料：阻燃塑料(蓝色)
■ 隔离：输入/输出隔离
■ 结构：引脚接线
◇ 引脚接线
1、正工作电源端
2、负工作电源端
3、测量输出端
4、公共接地端
◇ 注意事项
·工作电源、输出端必须正确连接，不能错接
·对于两个电位器，请不要随意调整，若需调校，用小螺丝刀慢慢旋转至所需精度即可
·原边母线的温度不应超过60℃
·当电流母线填满原边穿线孔时，获得最佳的测量精度
·使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米
·测直流电流时，电流方向与产品外壳上所标的箭头同向时，才能得到正向输出
·选型时，请特别注意输入线的线径及外形尺寸，以选择能满足要求的产品。
◇ 外形尺寸
