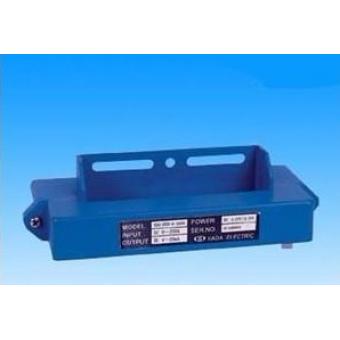

YDG-HSD-6 霍尔直检式电流传感器商品描述:
YDG-HSD-6-□A型电流传感器
主要功能与特性
- 可以测量任意波形的电流,输出端能真实地反映输入端电流或电压的波形参数
- 采用温度补偿电路进行控制,有效减小温漂对测量精度的影响,确保测量准确
- 精度高、安装方便、售价低
|
型号描述及参数
例如:YDG-HSD-6-500A名称:霍尔电流传感器输入:0~500A(AC或DC)输出:0~4V(AC或 DC) |
订货须知:订货时,请用户指定参数。 |
性能指标
■ 过载能力:2倍连续、20倍1秒■ 准确度:<1.0%1N■ 线性度:优于0.2%■ 失调电压:小于±20mV■ 温度漂移:优于±100ppm/℃■ 反应时间:小于10μs■ 频率特性:0~10kHz■ 工频耐压:AC2kV/min.1mA■ 工作环境:0~45℃■ 工作电源:±12V~±15V,+12V,+15V■ 电源耗电:≤30mA■ 阻燃特性:UL94-V0■ 保护:内置电源浪涌、极性反接保护■ 执行标准:QB/44160017 113-2002■ 外壳材料:阻燃塑料(蓝色)■ 隔离:输入/输出隔离■ 结构:引脚接线
引脚接线
1、正工作电源端 2、负工作电源端 3、测量输出端 4、公共接地端
注意事项
- 工作电源、输出端必须正确连接,不能错接
- 对于两个电位器,请不要随意调整,若需调校,用小螺丝刀慢慢旋转至所需精度即可
- 原边母线的温度不应超过60℃
- 当电流母线填满原边穿线孔时,获得最佳的测量精度
- 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米
- 测直流电流时,电流方向与产品外壳上所标的箭头同向时,才能得到正向输出
- 选型时,请特别注意输入线的线径及外形尺寸,以选择能满足要求的产品。
