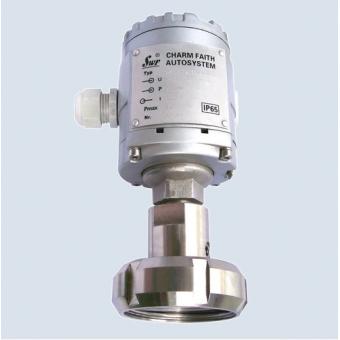

本产品采用锁母内螺纹压旋式过程连接,与被测介质接触部件可选多种合金材料制成。产品便于拆装和清洗。
灌充植物油可用于食品、医药等有卫生要求的工业环境中。
公称通径
DN |
外径
D |
总高
A |
锥形接头
f |
螺纹
G |
锁母高度
m |
膜片直径
dM |
25
|
44
|
170
|
10
|
Rb52-1/6”
|
21
|
26
|
32
|
50
|
170
|
10
|
Rb58-1/6”
|
21
|
32
|
40
|
56
|
170
|
10
|
Rb65-1/6”
|
21
|
38
|
50
|
68
|
170
|
11
|
Rb78-1/6”
|
25
|
46
|
型号
|
代码
|
说明
|
||||||||
SWP-201
|
|
|
|
|
|
|
|
|
|
压旋式隔膜压力变送器
|
SWP-211
|
|
|
|
|
|
|
|
|
|
压旋式隔膜压力变送器(温度隔离型)
|
SWP-221
|
|
|
|
|
|
|
|
|
|
压旋式隔膜压力变送器(毛细管远传型)
|
变送输出
|
G
|
|
|
|
|
|
|
|
|
4-20mA,线性,模拟/阻尼可调
|
S
|
|
|
|
|
|
|
|
|
4-20mA,智能型,HART协议通讯
|
|
膜片材料/
过程连接 |
|
11
|
|
|
|
|
|
|
|
316L不锈钢/1Cr8Ni9Ti不锈钢
|
|
66
|
|
|
|
|
|
|
|
哈氏合金C/316不锈钢
|
|
|
99
|
|
|
|
|
|
|
|
特殊要求
|
|
过程连接规格
|
|
|
25
|
|
|
|
|
|
|
DN25 PN4MPa适用于0.6MPa以上
|
|
|
32
|
|
|
|
|
|
|
DN32 PN4MPa适用于0.2MPa以上
|
|
|
|
40
|
|
|
|
|
|
|
DN40 PN4MPa适用于0.04MPa以上
|
|
|
|
50
|
|
|
|
|
|
|
DN25 PN1.6/4MPa适用于0.2MPa以上
|
|
|
|
99
|
|
|
|
|
|
|
特殊要求
|
|
中介液
|
|
|
|
A
|
|
|
|
|
|
硅油
|
|
|
|
D
|
|
|
|
