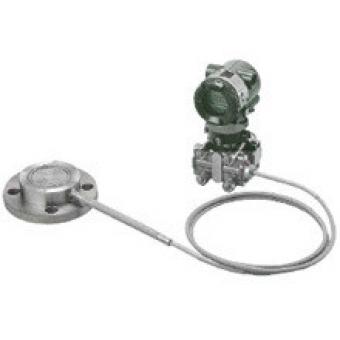

| 隔膜密封式压力变送器 | |||
| EJA438W/EJA438N A膜盒 |
EJA438W B膜盒 |
EJA438N B膜盒 |
|
| 测量范围 | -0.1~3MPa (-15~430psi) |
-0.1~14MPa (-15~2000psi) |
-0.1~7MPa (-15~1000psi) |
| 测量量程 | 0.06~3MPa (8.6~430psi) |
0.46~14MPa (66~2000psi) |
0.46~7MPa (66~1000psi) |
| 精度 | ±0.2% | ±0.2% | ±0.2% |
| 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | ||
| 防爆规格 | FM，CENECEC ATEX，CSA，TIIS，IECEx | ||
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | ||
| 电源 | BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
||
| 环境温度 | -40~60℃ (-40~140℉) (普通型) -30~60℃ (-22~140℉) (内藏指示器) 环境温度必须在填充液工作温度范围内。 |
||
| 过程温度 | -50~300℃ (-58~572℉) 环境温度必须在填充液工作温度范围内。 |
||
| 最大工作压力 | 最大测量值 工作压力必须在法兰额定压力范围内。 |
||
| 安装 | 变送器: 2-inch管安装 隔膜密封: 法兰安装 |
||
| 法兰尺寸 | 平法兰型: 3-inch (80mm)，2-inch (50mm) 凸法兰型: 4-inch (100mm)，3-inch (80mm) |
||
| 膜片材质 | SUS316L，哈氏合金C-276，钽材，钛材 | ||
| 法兰材质 | S25C，SUS304，SUS316 | ||
| 外壳 | 铝合金或SUS316不锈钢(可选) | ||
EJA438W/438N-选型表
基本规格代码：EJA438W-DASJ1AA-AA01-92NN
| 第1项：输出信号 |
|
||||||||||||||||||||||||||||||||
| 第2项：测量量程（膜盒） |
|
||||||||||||||||||||||||||||||||
| 第3项：接液件材质 |
|
||||||||||||||||||||||||||||||||
| 第4项：法兰规格 |
|
||||||||||||||||||||||||||||||||
| 第5项：法兰尺寸/材质 |
|
||||||||||||||||||||||||||||||||
| 第6项：螺栓和螺母材质 |
|
||||||||||||||||||||||||||||||||
| 第7项：充灌液 |
|
||||||||||||||||||||||||||||||||
| 第8项： |
|
||||||||||||||||||||||||||||||||
| 第9项：毛细管长度（m) |
|
||||||||||||||||||||||||||||||||
| 第10项：安装方式 |
|
||||||||||||||||||||||||||||||||
| 第11项：电气接口 |
|
||||||||||||||||||||||||||||||||
| 第12项：内藏显示表 |
|
||||||||||||||||||||||||||||||||
| 第13项：安装托架 |
|
