概述

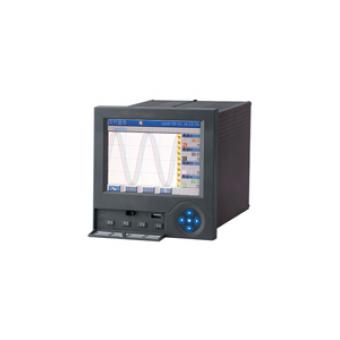

AOR5000QC十六路万能输入彩屏无纸记录仪。可输入标准电流、标准电压、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、流量积算、温压补偿、历史数据转存、打印及远程通讯功能。
功能特点
AOR5000QC彩色无纸记录仪显示信息量大、操作简单、界面友好，下面是AOR5000QC彩色无纸记录仪的主要功能特点：
日常维护工作量非常小，运行费用低；
采用320*240点阵、 TFT彩色液晶屏，画面清晰；
采用高速、高性能微处理器，可以同时实现对16路信号的检测、记录、显示和报警；
采用大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储XX个小时至XXX天的数据（具体计算方式见技术指标）；
万能输入，可同时输入多种信号，无需更换模块，通过仪表组态即可：
（1） 标准Ⅱ型、Ⅲ型信号：0～10ｍＡDC，0～5ＶDC，1～5ＶDC，4～20ｍＡDC；
（2） 热电偶：包括常用的Ｂ、E、Ｊ、Ｋ、S、Ｔ等六种型号；
（3） 热电阻：包括Pt100、Cu50等两种型号；
（4） 毫伏信号：0～20mV，0～100mV；
（5） 电阻信号：0～350Ω；
（6） 频率信号；
（7） 还可根据用户要求定制各种特殊信号输入模块；
显示工程量数据的数值范围更宽，可显示5位数值：-19999～30000；
可以组态、显示通道号，工程单位，流量累积、温压补偿等；
拥有多种高级算法，对水、油、液体、一般气体、蒸汽、天然气等流量参数进行累积、温压补偿；
具有报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；
显示精度高：数字、曲线及棒图显示基本误差为±0.2%FS；
具有数据转存功能，可选U盘存储器，通过计算机USB接口接口读取和分析数据；
具有标准串行通讯接口： RS485和 RS
采用标准开放的Modbus通讯协议，除本公司的上位机管理软件外，本仪表还支持iFIX、组态王、MCGS等流行专业组态软件；
采用新型开关电源，能在交流电源85VAC～265VAC范围内正常工作；
提供变送器+24VDC供电电源，简化了系统，节约了费用；
主要技术指标
显示器： 320×240点阵式图形TFT液晶显示
基本误差： ±0.2%F.S
输入规格： 万能输入： 1～16通道信号输入，板间全隔离，隔离电压大于400V。
电 压：(0～5)V、(1～5)V、mV信号
电 流：(0～10)mA、(4～20)mA
热电阻： Pt100、Cu50
热电偶： B、S、K、E、T、J
频 率： 0～10KHz
|
澳泰自动化AOR3000B系列万能输入量程表 |
||||||
|
输入类型 |
量程范围 |
输入类型 |
量程范围 |
|||
|
Ⅱ型：0～10mA，0～5V |
-19999～30000 |
热 |
B型 |
500～ |
||
|
Ⅲ型：4～20mA，1～5V |
-19999～30000 |
S型 |
-100～ |
|||
|
20mV |
-19999～30000 |
K型 |
-100～ |
|||
|
100mV |
-19999～30000 |
E型 |
-100～ |
|||
|
热 |
Cu50 |
-50～ |
J型 |
-100～ |
||
|
Pt100 |
-200～ |
T型 |
-100～ |
|||
|
电阻0～350Ω |
-19999～30000 |
|||||
输出规格： 传感器配电：24VDC 电流<200mA。
1-16路可组态继电器触点输出，触点容量为
报警输出：上上限、上限、下限、下下限；
补偿运算： 蒸汽……… 根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。
一般气体.. 温度、压力补偿测量标准体积流量。
天然气….. 温度、压力补偿测量标准体积流量。
液体……… 温度补偿测量标准体积流量或质量流量。
补偿范围： 蒸汽：压力 0.1～4.5MPa 温度 100～500℃
密度 0.1～100Kg/m3 比焓 2508～3224KJ/Kg
一般气体：压力 0～60MPa 温度 -100～500℃
液体：温度 －100～500℃
累积范围： 13位累计数值 0～9999999999999
通讯： 通讯接口：RS
波特率：1200、2400、9600、57600
内部存储容量： 默认32Mbit,有64 Mbit、96 Mbit可选
记录时间：记录间隔：1-240秒可选。
记录长度：XX小时/笔（记录间隔1秒）～XXX天/笔（记录间隔4分）
记录时间= 天
（内部存储容量×1024-5120）×1024×记录间隔
通道数×8×24×3600×n×m
数据备份和转存：
热电偶冷端补偿误差：±
断电保护时间： 内置FLASH存储器保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。
供电电源： 开关电源 85VAC～265VAC，50Hz±5%
环境温度： 0～40℃
环境湿度： 0～85%RH
仪表外形尺寸, 安装方法及开孔尺寸
 |
接线方式
AOR5000B共有5个板卡插槽，插槽1-4可选用输入板卡，输出板卡，频率板卡；插槽5为可带8个报警的板卡插槽，如需要增加报警数9-16，可以占用插槽4，但这时模拟输入加输出最大数量会减少为12个。
