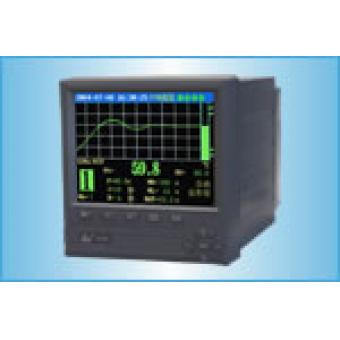

SWP-TSR200/L真彩流量/热量积算无纸记录仪_智能数显仪表_上海锋铨智能化系统有限公司仪器仪表

商品描述：
相关商品

SWP-TSR200/L真彩流量/热量积算无纸记录仪商品描述：

主要特点强大的流量积算功能

适配各种不同类型的流量、温度、压力传感器。

可精确地对质量流量、体积流量、热能、热量等进行实时值测量与累积积算。

内置专用算法，可对饱和蒸汽、过热蒸汽、热水等介质进行测量计算。

可完成流量系数的自动演算与设置。

带停电记录及时间累计功能，带月报表、日报表、班报表功能。

最多5路全补偿的流量通道，最多16路无补偿的流量通道。

² 全新硬件结构、强抗扰设计

一体化铝合金外壳、内部EMI抗干扰屏蔽隔离设计，完善的软件功能，使TSR系列仪表可靠性更高。

² 显示功能

采用高分辨率的10.4英寸TFT高亮度、宽视角真彩液晶显示屏，屏幕尺寸大，显示清晰。

² 大容量FLASH存储

内部采用大容量Flash Memory存储数据，最大可扩展到192Mbit。

² 多通道采集及输出

提供最多16路全隔离全可切信号输入、12路DC24V馈电和16路继电器输出。

提供最多4路的变送输出、4路的频率信号输入。

通过组态设定，各通道可做为流量信号检测通道，也可做为温度、压力补偿信号检测通道。

² 通信

提供带光电隔离的RS-232或RS-485通讯接口，方便与上位机联网通信。

支持外接微型打印机及USB存储棒。

² 软件功能强

带通道运算功能、采集修正算法、内置汉字拼音输入法。

主要技术指标

n 常用规格

安装：安装:嵌入式仪表盘安装(垂直仪表盘)，卡条式固定架。允许向后最大倾斜30，左右水平。

仪表尺寸：288×288×240 mm

开孔尺寸：281^{+1 0}×281^{+1 0} mm

仪表盘厚度：2－6mm

n 输入部分

输入点数据和测量周期

型号	输入	测量周期	记录间隔时间
TSR202	2	250ms （刷新周期为1s）	1-240s
TSR204	4	500ms （刷新周期为1s）
TSR208	8	1s （刷新周期为1s）
TSR212	12
TSR216	16

输入种类及测量量程、精度：

输入种类	量程	测量量程	精度
DVC	0～20mV	-9999～99999	±0.1%
	0～100mV	-9999～99999	±0.1%
	0～5V	-9999～99999	±0.1%
	1～5V	-9999～99999	±0.1%
DCI	0～100mA	-9999～99999	±0.2%
DCI	4～20mA	-9999～99999	±0.2%
TC	S	-50.0～100.0℃	±3.7℃
	S	100.0～1768.0℃	±2℃
	B	0～1820.0℃	±2℃
	K	-50.0～1372.0℃	±2℃
	E	-50.0～1000.0℃	±2℃
	J	-50.0～1200.0℃	±2℃
	T	-199.90～320.00℃	±2℃
	Wer3-25	0.0～2300.0℃	±5℃
RTD	Pt100	-200.0～850.0℃	±1℃
RTD	Cu50	-50.00～150.00℃	±1℃
DI	DCV输入（TTL）	OFF：2.4V以下 ON：2.4V以上
DI	接点输入	接点：on/off
频率	0－15KHZ	0~99999	±1

（标准运行条件：23±2℃, 55±10%RH，电源电压90～260VAC，电源频率50/60Hz±1%,预热30分钟以上，振动等对仪器动作无影响的状态下的性能）

冷端补偿：可采用仪表内置补偿温度、直接设置补偿温度、或指定通道值进行补偿。

冷端补偿精度：

S、B、Wre型： ±1℃

K、J、E、T型： ±1℃（0℃或以上测量时）

最大输入电压：

2VDC或以下的电压量程及热电偶：±10VDC（连续）

6VDC或以下的电压量程：　±50VDC（连续）

输入阻抗：

　　 2VDC或以下的电压量程及热电偶：10MΩ或以上

　 6VDC或以下的电压量程：　约1MΩ

输入外部阻抗

　　DC电压，热电偶输入：2KΩ或以下

　　RTD输入：1线10Ω以下（三线应相等）

输入偏置电流：　 10nA或以下

共模最大干扰电压： 250V　AC　rms(50/60 Hz)

共模抑制比（CMRR）： 120dB(50/60Hz±0.1%,500Ω不平衡，负端－接地端)

串模抑制比（NMRR）： 40Db(50/60 Hz±0.1%)

通道间最大干扰电压： 250VAC　rms　（50/60 Hz）

通道间干涉： 120dB(输入外部个部阻抗500Ω，输入到其它通道的电压为60V)

n 输出部分

模拟量输出：电流 0～10mA（负载≤750Ω）

4～20mA（负载≤500Ω）

电压 0～5V （负载≥250KΩ）

1～5V （负载≥250KΩ）

开关量输出：继电器触点容量： AC250V/5A或DC30V/5A（阻性负载）

SSR输出 — 400V/0.05A

SSR输出 — 5～24V/0.05A

馈电输出： DC24V/25mA (隔离型限流输出)

n 显示部分

显示器: 10.4”TFT彩色LCD（640×480点）

曲线/棒图显示颜色：16种颜色

背景色：默认为黑色，可设置成白色。

显示种类：测量数据显示（曲线显示，数字显示，棒图显示），总览显示，一览显示（当前报警一览，报警历史记录一览，仪表配置信息一览，报表一览），历史追忆、流量屏显示、掉电记录显示。

曲线显示：

画面组数：最多6组

　每组通道数：最多4个通道

　　波形更新周期：同记录间隔时间

方向：纵向

　标尺数： 4－12等分

　　其它信息显示：数值显示，栅格，当前时间，记录光标，时标、工位号、工程单位、通讯状态、断偶状态。

数字显示：

画面通道数：双通道或全通道

　更新率： 1秒

　显示内容：测量值，工位号，单位，报警状态，当前时间

总览显示：

更新率： 1秒

　显示内容：所有通道测量值和报警状态

一览显示：　　

显示种类：显示种类:报警一览，信息一览，

流量屏显示流量屏显示:

显示内容：流量信号检测值、补偿温度值、补偿压力值，以及这三个变量的变化趋势曲线。

瞬瞬时流量值、瞬时热能值

累累积流量值、累积热能值

累累积范围：0－99999999.999

报表显报表显示:

显示种类:月报表，日报表，班报表（每天最多分4个班）

掉电记录显示：　　

显示内容：掉电次数、掉电总累计时间、最后96次的停电记录。

n 记录间隔

1秒——4分钟之间以秒为单位共240档可供选择

n 报警功能

设定功能：每个通设定功能: 最多可以设定4个报警

报警种类：上/下限，可设延迟报警时间（0-7s，对所有通道有效）

显示：报警发生后在数据显示部分显示状态（报警种类），也可设置自动切换到当前报警一览显示画面。

　保存：

保存信息：报警产生/解除时间，报警种类，报警点。

　　　　　保存记录数：最多保存最新的120条信息

音响报警：可设置报警蜂鸣输出，也可控制继电器输出驱动外部音响。

输出：继电器输出点数：2、4或8、12

　　　　　动作：励磁/非励磁，保持/非保持

n 通信功能

媒体： RS-23 媒体: RS-232/RS-485

¨ 协议：MODBUS 或 SR-BUS

n 电源

额定电源电压：　额定电源电压: 220VAC +10-15％

使用电源电压范围： 90～260　VAC

额定电源频率：　　 50～60　Hz

功耗： <30W

　　环境温度：　　　　0～50℃

　　环境湿度：　　 20～80%　RH（5～40℃）

n 报警继电器接点输出（/J0-J16）

功能：报功能: 报警时从背面进行继电器输出。

　输出： 0-12路常开触点。

特殊定制：0-6路常开和常闭触点。

　　继电器接点容量：继点器接点容量：30V DC/5A （电阻负载），250V　AC（50/60 Hz）/ 5A

输出形式：　　NO－C－NC（可选择励磁/非励磁，AND/OR，保持/非操持）

n 串行口通信（/C2，/C3）

功能：通过主机进行控制和设定，将数据输出到主机。

媒体：符合EIA　RS－232（/C2）或RS－485（2线）（/C3）

　　协议：专用协议或Modbus RTU协议

　　同步方式：起/停同步式

　　通信方式（RS-485）：2线式半双工多点连接

（1：N，N＝1～32）

传输速度： 1200,2400,4800,9600,19200,38400， 57600bps

数据长度： 8 bits

停止位：　 1bit

奇偶校验：　　最远通信距离：　 1.2　km(RS-485)

　　通信模式：专用协议的输入输出是ASCII码，MODBUS协议是二进制方式。

　　Modbus通信：　动作方式：RTU　SLAVE

n 压缩输入端子（/H2）

输入端子采用压紧输入端子

n 运算功能

非采集通道可进行运算（＋、－、×、÷），还可以在运算通道进行曲线/数字显示记录。

n 报表功能

报表种类：班报（最多4个班），日报，月报

n 24V DC变送器用电源输出（/P1-/P6）

输出电压: 22 输出电压：22.8～25.2V DC(额定负载电流时)

　　额定输出电流：　 4～20mA

最大输出电流：　 25 mA　DC(隔离型限流输出)

60 mA DC (特殊定制)

　　允许导线电阻：　 RL＜（17.8变送器最小动作电压）/0.02A （不含250Ω负载分流电阻的电压降）

　　最大接线长度：　 2　km（使用CEV电缆时）

　　绝缘电阻：　　　输出　－　本体接地之间，

20MΩ或以上（500V　DC）

　　耐电压：　

输出－本体接地之间：

500V AC（50/60Hz；i＝10mA）；1分钟

跨接输出端子：

500V AC（50/60Hz；i＝10mA）；1分钟

n 打印功能

可外接面板式、台式微型打印机或带串口输出的宽行打印机(如LQ-300K)，打印历史数据或曲线。

n 屏保功能

可设置在连续无按键一定时间后，关闭或调暗屏幕显示，以延长液晶屏的使用寿命。按任意键即可恢复正常屏幕显示

n 语言中文（简体或繁体）

n 重量约 10000g

n 存储功能

测量数据：测量数据: 4bytes/1个数据

记录数据： 4bytes/1个通道记录点(记录相应间隔时间内出现的最大、最小值)

　存储容量： 64Mbit (最大192Mbit)

选型表

型号	规格代码			附加规格代码	说明
SWP-TSR2	□□ -□-□ /□			/□□	SWP-TSR200 系列中长图无纸记录仪
采集通道数	02～16				可选2～16通道
存储器容量		-1			64 Mbit (标准配置)
		-2 -3			128 Mbit
		-2 -3			192 Mbit
显示语言			-0		简体中文（标准配置）
显示语言			-2		繁体中文
流量积算功能			/L		带流量积算功能
附加规格				/J（1—16）	常开触点继电器输出路数
				/JB（1—8）	常开/常闭触点继电器输出路数
				/P（1-6）	DC24V馈电路数
				/C2	RS-232接口 *1
				/C3	RS-485接口 *1
				/AO（1—4）	变送输出通道数
				/F（1—4）	频率输入通道数

*1不能同时指定/C2、/C3，使用微型打印机时，必须配置RS-232接口。

如：SWP—TSR206—2-0/L/J4/C2 表示外形尺寸288*288*240的6路简体中文版SWP—TSR200系列真彩中长图流量积算无纸记录仪，带4个继电器常开触点输出，带RS—232通讯接口，配置128Mbit内存。

扩展I/O卡及其它配件

型号	代码	说明
SWP—TSR—PW	□	电源板，可带6路DC24V馈电输入（0—6）
SWP—TSR—AI	□	多通道全隔离全可切输入卡（1—8）
SWP—TSR—FI	□	多通道全隔离频率输入卡（0—4）
SWP—TSR—AO	□	多通道全隔离模拟输出卡（1—4）
SWP—TSR—USB	□	USB存储棒（1：64Mb，2：128Mb）

型号	代码			附加规格代码		说明
SWP—TSR200—M	-□ -□ /□			/□□		SWP—TSR200系列主板
存储器容量		-1				64 Mbit (标准配置)
		-2				128 Mbit
		-3				192 Mbit
显示语言			-0			简体中文（标准配置）
			-2			繁体中文
流量积算功能			/L			带流量积算功能
附加规格					/C2	RS—232接口 *1
					/C3	RS—485接口 *1
