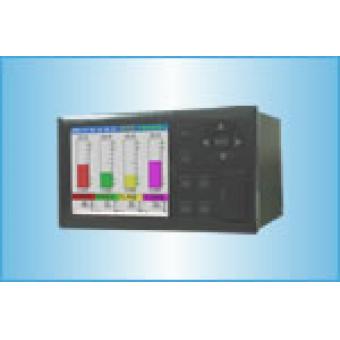

SWP-MSR100小型化真彩无纸记录仪商品描述：

主要特点

1、多功能的 PID 调节控制

最多可实现 4 路 PID 调节，可控制开关量或模拟量输出，支持正、反作用控制及手 / 自动切换。

提供本机给定、曲线设定、外部给定 3 种目标值给定方式。

带自整定功能，方便确定 PID 调节参数。

每个控制回路提供 32 段控制曲线设置，拟合曲线平滑设置的折线，能获得无超调及欠调的优良控制特性。

每个控制回路带 2 个报警开关，可控制某些设备连锁动作，完成定时器及可编程控制器的部分功能。

控制中可随意对曲线程序进行修改，执行暂停及运行操作。

2、全新硬件结构、强抗扰设计

一体化铝合金外壳、内部 EMI 抗干扰屏蔽隔离设计，完善的软件功能，使 MSR 系列仪表可靠性更高。

3、显示功能

采用高分辨率的 3.6 英寸宽视角 TFT 彩色液晶显示器，人机界面友好，使用方便。

4、大容量 FLASH 存储

内部采用大容量 Flash Memory 存储数据，最大可扩展到 192Mbit 。

5、多通道采集及输出

提供最多 8 路全隔离全可切信号输入、 3 路 DC24V 馈电和 6 路继电器输出。

6、通信

提供带光电隔离的 RS-232 或 RS-485 通讯接口，方便与上位机联网通信。

支持外接微型打印机及 USB 存储棒。

7、软件功能强

带通道运算功能、采集修正算法、内置汉字拼音输入法。

轻触式面板按键，可设置按键发音，方便用户进行各种的操作。

主要技术指标

■ 常用规格

安装：嵌入式仪表盘安装 ( 垂直仪表盘 ) ，卡条式固定架。允许向后最大倾斜 30 °，左右水平。

仪表尺寸： 160 × 80 × 240 mm

开孔尺寸： 152 × 76 mm

仪表盘厚度： 2 － 6mm

输入部分

输入点数据和测量周期

型号	输入	测量周期	记录间隔时间
MSR102	2	250ms （刷新周期为 1s ）	1-240s
MSR104	4	500ms （刷新周期为 1s ）
MSR106	6	1s （刷新周期为 1s ）
MSR108	8	1s （刷新周期为 1s ）

输入种类及测量量程、精度：

输入种类	量程	测量量程		精度
DVC	0~20mV	-9999~99999		± 0.1%
	0~100mV	-9999~99999		± 0.1%
	0~5V	-9999~99999		± 0.1%
	1~5V	-9999~99999		± 0.1%
DCI	0~100mA	-9999~99999		± 0.2%
	4~20mA	-9999~99999		± 0.2%
TC	S	-50.0~100.0 ℃		± 3.7 ℃
		100.0~1768.0 ℃		± 2 ℃
	B	0~1820.0 ℃		± 2 ℃
	K	-50.0~1372.0 ℃		± 2 ℃
	E	-50.0~1000.0 ℃		± 2 ℃
	J	-50.0~1200.0 ℃		± 2 ℃
	T	-199.90~320.00 ℃		± 2 ℃
	Wer3-25	0.0~2300.0 ℃		± 5 ℃
RTD	Pt100	-200.0~850.0 ℃		± 1 ℃
	Cu50	-50.00~150.00 ℃		± 1 ℃
DI	DCV 输入（ TTL ）	OFF ： 2.4V 以下 ON ： 2.4V 以上
	接点输入	接点： on/off
频率	0 － 15KHZ	0~99999	± 1

（标准运行条件： 23 ± 2 ℃ ,55 ± 10% RH ，电源电压 90 ～ 260VAC ，电源频率 50/60Hz ± 1%, 预热 30 分钟以上，振动等对仪器动作无影响的状态下的性能）

冷端补偿：可采用仪表内置补偿温度、直接设置补偿温度、或指定通道值进行补偿。

冷端补偿精度：

S 、 B 、 Wre 型： ± 1 ℃

K 、 J 、 E 、 T 型： ± 1 ℃（ 0 ℃或以上测量时）

最大输入电压：

2VDC 或以下的电压量程及热电偶：± 10VDC （连续）

6VDC 或以下的电压量程：　± 50VDC （连续）

输入阻抗：

2VDC 或以下的电压量程及热电偶： 10M Ω或以上

6VDC 或以下的电压量程：　约 1M Ω

输入外部阻抗

DC 电压，热电偶输入： 2K Ω或以下

RTD 输入： 1 线 10 Ω以下（三线应相等）

输入偏置电流：　 10nA 或以下

共模最大干扰电压： 250V AC rms(50/60 Hz)

共模抑制比（ CMRR ）： 120dB(50/60Hz ± 0.1%,500 Ω不平衡，负端－接地端 )

串模抑制比（ NMRR ）： 40Db(50/60 Hz ± 0.1%)

通道间最大干扰电压： 250VAC rms 　（ 50/60 Hz ）

通道间干涉： 120dB( 输入外部个部阻抗 500 Ω，输入到其它通道的电压为 60V)

■ 输出部分

模拟量输出：电流 0~10mA （负载≤ 750 Ω ）

4~20mA （负载 ≤ 500 Ω ）

电压 0~5V （负载 ≥ 250K Ω ）

1~5V （负载 ≥ 250K Ω ）

开关量输出：继电器触点容量： AC250V/5A 或 DC30V/5A （阻性负载）

SSR 输出 — 400V/0.05A

SSR 输出 — 5~24V/0.05A

馈电输出： DC24V/25mA (隔离型限流输出)

显示部分

显示器 : 3.6” 彩色 LCD （ 160 × 80 点）

曲线 / 棒图显示颜色： 8 种颜色

背景色：默认为黑色，可设置成白色。

显示种类：测量数据显示（曲线显示，数字显示，棒图显示），总览显示，一览显示（当前报警一览，报警历史记录一览，仪表配置信息一览），历史追忆显示， PID 调节显示。

曲线显示：

画面组数：最多 6 组

每组通道数：最多 4 个通道

波形更新周期：同记录间隔时间

方向：纵向或横向

标尺数： 4 － 12 等分

其它信息显示：数值显示，栅格，当前时间，记录光标，时标、工位号、工程单位、通讯状态、断偶状态。

数字显示：

画面通道数：双通道或全通道

更新率： 1 秒

显示内容：测量值，工位号，单位，报警状态，当前时间

总览显示：

更新率： 1 秒

显示内容：所有通道测量值和报警状态

一览显示：　　

显示种类：报警一览，信息一览等

PID 调节显示：　　

显示内容： PV 值及曲线、 SV 值、输出值

P 、 I 、 D 、 MH 、 ML 、正反作用等

■ 记录间隔

1 秒—— 4 分钟之间以秒为单位共 240 档可供选择。

■ 报警功能

设定功能：每个通道最多可以设定 4 个报警

报警种类：上 / 下限，可设延迟报警时间（ 0-7s ，对所有通道有效）

显示：报警发生后在数据显示部分显示状态（报警种类），也可设置自动切换到当前报警一览显示画面。

保存：

保存信息：报警产生 / 解除时间，报警种类，报警点。

保存记录数：最多保存最新的 120 条信息

音响报警：可设置报警蜂鸣输出，也可控制继电器输出驱动外部音响。

输出：继电器输出点数： 0-6

动作：励磁 / 非励磁，保持 / 非保持

■ 电源

额定电源电压：　 220VAC +10-15 ％

使用电源电压范围： 90 ～ 260 VAC

额定电源频率：　　 50 ～ 60 Hz

功耗： <20W

环境温度：　　　　 0 ～ 50 ℃

环境湿度：　　　　 20 ～ 80% RH （ 5 ～ 40 ℃）

报警继电器接点输出（ /J0-/J6 ）

功能：报警时从背面进行继电器输出。

输出： 0-6

继电器接点容量： 30V DC / 5A （电阻负载）， 250V AC （ 50/60 Hz ） / 5A

输出形式：　　　 NO － C － NC （可选择励磁 / 非励磁， AND/OR ，保持 / 非操持）

■ 串行口通信（ /C2 ， /C3 ）

功能：通过主机进行控制和设定，将数据输出到主机。

媒体：符合 EIA RS － 232 （ /C2 ）或 RS － 485 （ 2 线）（ /C3 ）

协议： SR-BUS 或 Modbus RTU 协议

同步方式：起 / 停同步式

通信方式（ RS-485 ）： 2 线式半双工多点连接

（ 1 ： N ， N ＝ 1 ～ 32 ）

传输速度： 1200,2400,4800,9600,19200, 38400 ， 57600bps

数据长度： 8 bits

停止位：　 1bit

奇偶校验：无

最远通信距离：　 1.2 km(RS-485)

通信模式：专用协议的输入输出是 ASCII 码， MODBUS 协议是二进制方式。

Modbus 通信：　动作方式： RTU SLAVE

■ 压紧输入端子（ /H2 ）

　　输入端子采用压紧输入端子

■ 运算功能

　　非采集通道可进行运算（＋、－、×、÷），还可以在运算通道进行曲线 / 数字显示记录。

■ 24V DC 变送器用电源输出（ /P1-/P6 ）

输出电压 : 22.8 ～ 25.2V DC( 额定负载电流时 )

额定输出电流：　 4 ～ 20mA

最大输出电流：　 25 mA DC( 隔离型限流输出 )

60 mA DC ( 特殊定制 )

允许导线电阻：　 RL ＜（ 17.8 变送器最小动作电压） /0.02 A （不含 250 Ω负载分流电阻的电压降）

最大接线长度：　 2 km （使用 CEV 电缆时）

绝缘电阻：　　　输出　－　本体接地之间，

20M Ω或以上（ 500V DC ）

耐电压：　

输出－本体接地之间：

500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分钟

跨接输出端子：

500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分钟

■ 打印功能

可外接面板式、台式微型打印机或带串口输出的宽行打印机 ( 如 LQ-300K) ，打印历史数据或曲线。

■ 屏保功能

可设置在连续无按键一定时间后，关闭或调暗屏幕显示，以延长液晶屏的使用寿命。按任意键即可恢复正常屏幕显示。

■ 语言中文 ( 简体或繁体 )

■ 重量约 1900 g

■ 存储功能

测量数据： 4bytes/1 个数据

记录数据： 4bytes/1 个通道记录点 ( 记录相应间隔时间内出现的最大、最小值 )

存储容量： 64Mbit ( 最大 192Mbit)

选型表

型号	规格代码				附加规格代码	说　　　　明
SWP-MSR1	oo -o -o /ooo				/ooo	SWP-MSR100系列小型化真彩无纸记录仪
采集通道数	02 ~ 08					可选 2 ~ 8 通道
存储器容量		-1				64 Mbit （标准配置）
		-2				128 Mbit
		-3				192 Mbit
显示语言			-0			简体中文（标准配置）
显示语言			-2			繁体中文
PID调节功能				/PID		带 PID调节控制功能
附加规格					/J(1-6)	常开触点继电器输出路数
					/P(1-3)	DC24V馈电路数
					/C2	RS-232接口 *1
					/C3	RS-485接口 *1

*1 不能同时指定 /C2 、 /C3 ，使用微型打印机时，必须配置 RS-232 接口。

如： SWP-MSR106-2-0 /PID /J4 /C2 表示外形尺寸 160*80*240 的 6 路简体中文版 SWP- MSR100 小型化真彩 PID 调节无纸记录仪，带 4 个继电器常开触点输出，带 RS-232 通讯接口，配置 128Mbit 内存。

扩展 I/O 卡及其它配件

型号	代码	说明
SWP-MSR-PW	□	电源板 ,可带6路DC24V馈电输出（0－6）
SWP-MSR-AI	□	多通道全隔离全可切输入卡（ 1－8）
SWP-MSR-USB	□	USB存储棒（1：64Mb，2：128Mb）

型号	规格代码			附加规格代码	说　　　　明
SWP-MSR100-M	-o-o /ooo			/oo	SWP-MSR100系列主板
存储器容量	-1				64 Mbit （标准配置）
	-2				128 Mbit
	-3				192 Mbit
显示语言		-0			简体中文（标准配置）
		-2			繁体中文
PID调节功能			/PID		带 PID调节控制功能
附加规格				/C2	RS-232接口 *1
				/C3	RS-485接口 *1
