SWP-SSR智能防盗流量/热能无纸记录仪商品描述：

　SWP-SSR智能防盗型流量/热能无纸记录仪集流量/热能积算与记录于一体，是一种智能化的多功能二次仪表，适用于对各种介质的液体或气体流量或热能进行过程监测，总量累积；借助其记录与远传功能，还可随时调阅或打印过程量变化的历史曲线及相关的历史数据。

一、仪表特点

　　1、可接受多达16路被测信号，根据用户设定要求完成从信号采集、流量/热能积算、控制、记录、追忆到传送的全过程。

　　2、可选择多种流量的温度、压力补偿方式。流量系数K可自动演算完成，方便参数设置。

　　3、可根据需要变送输出标准模拟信号，可对传感器馈电输出，组成的系统可省去配电器。

　　4、防盗、掉电记录功能

二、仪表外形

型号

SWP-SSR系列

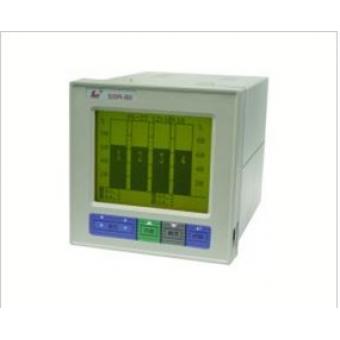

仪表外形

仪表尺寸:144×144×220mm
开孔尺寸:137×137mm
重量:1000g

三、 SWP-SSR系列型谱表

型号

代码

说明

SWP -SSR-L

□ □ □□-□-□ □-□-□-□ □

大屏幕带背光液晶流量/热能显示仪表`

外形尺寸

144×144×220mm

输入通道数

一路流量输入、压力输入、温度输入

二路流量输入、压力输入、温度输入

三路流量输入、压力输入、温度输入

四路流量输入、压力输入、温度输入

五路流量输入、压力输入、温度输入

控制作用

无补偿输入

带补偿输入

过热蒸汽带温压补偿－查表法

饱和蒸汽带温压补偿－查表法

通讯方式

□

0:无通讯；2:RS-232；8:RS-485

输出方式

无输出

4～20mA变送输出

0～10mA变送输出

1～5V变送输出

0～5V变送输出

SCR－可控硅过零触发脉冲输出

SSR－固态继电器电压输出

输入类型

□

参见"输入类型"

报警输出方式

□

参见"报警方式"

馈电输出

（1－6）P

（1－6）路DC24V馈电输出

存储器容量

□

1:4Mb；2:8Mb；3:12Mb；4:16Mb

供电方式

□

AC220V电源

存储器容量出厂基本配置4Mb，出厂不注明

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	频率输入	0～10KHz

★ 全切换输入分度号表

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5 V开方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5 V开方
03	K	07	WRe	12	4～20 mA	16	4～20mA开方
04	E	08	Pt100	13	0～10 mA	17	0～10mA开方
