概述

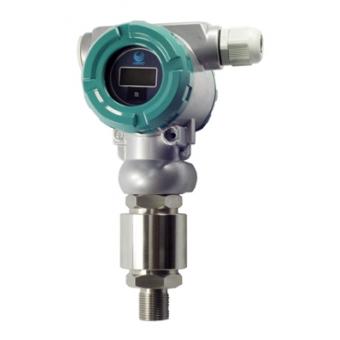

AO920陶瓷电容压力变送器采用具有国际先进水平的陶瓷电容传感器，配合高精度电子元件，经严格的工艺过程装配而成。它采用无中介液的干式压力测量技术。充分发挥了陶瓷传感器的技术优势，使压力变送器具有优异的技术性能。它抗过载和抗冲击能力强，稳定性高，并有很高的测量精度。AO920陶瓷电容压力变送器具有多种型号，多种量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
※ 工作原理
被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片最大位移不大于
★ 特点
※ 抗过载和抗冲击能力强
过压可达量程的数倍至百倍。
※ 精度高，重复性好稳定性高
优于0.1%F.S/1年。
※ 温度漂移小
由于取消了测量元件的中介液，因而使传感器获得了很高的测量精度，且受温度影响小。
※ 抗干扰能力强
防水、防尘、防振、防爆、防腐。
※ 安装简便
产品结构合理，体积小，重量轻，可直接任意位置安装。
★ 技术参数
※ 技术指标
|
● 使用对象 |
液体、气体或蒸汽 |
|
● 测量范围 |
表 压：0～5KPa～3.5MPa; 密封表压：0～7MPa; 绝 压：0～7KPa; 负 压：-0.1MPa～2MPa |
|
● 输 出 |
4～20mADC |
|
● 电 源 |
12～36VDC |
|
● 负载特性 |
4～20mADC二线制 |
|
● 温度范围 |
环境温度 -40℃～+ |
|
● 外壳防护 |
优于IP65 |
|
● 防爆类型 |
隔爆型dⅡCT6; 本安型iaⅡCT6应外配安全栅 |
※ 性能指标
|
● 综合精度 |
精度等级：0.1%、0.2 % |
|
● 稳定性 |
优于±0.1% FS /年 |
|
● 温度影响 |
变化量小于±0.15%/ 变化量小于±0.20%/ |
|
● 振动影响 |
在任何方向上振动频率为20-200Hz时，变化量小于±0.02% BFSL |
|
● 冲击影响 |
任何方向 |
|
● 负载影响 |
只要输入变送器的端子电压高于12V，就无负载影响。 |
|
● 位置影响 |
安装位置不影响零点 |
※ 结构指标
|
● 结构材料 |
膜片：氧化铝陶瓷 外壳：低铜铸铝 接触介质材料：不锈钢 “O”型圈密封结构：聚四氟乙烯或氟橡胶 |
|
● 过程连接 |
标准提供M20×1.5外螺纹 |
|
● 电气连接 |
可根据需要从任何一个出口引出，建议使用φ10工业电缆作为引线，以便密封.引出接头可选用通用电缆接头PG16或M20×1.5，不引线一端用端盖封住。 |
★ 结构尺寸
