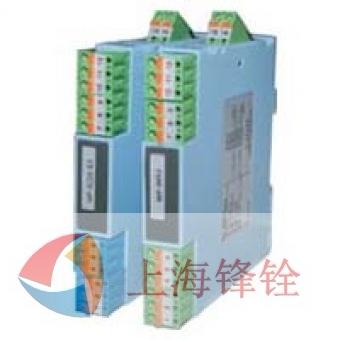

WP-8000-EX系列开关量输入隔离式安全栅， 接收来自危险区域的开关或接近开关信号，通过安全 栅隔离转换为继电器触点输出传至安全区。 本隔离式安全栅需要独立供电，供电电源－输入 回路－输出回路之间电磁隔离。
WP-8000-EX系列开关量输入隔离式安全栅，接收来自危险区域的开关或接近开关信号，通过安全栅隔离转换为继电器触点输出传至安全区。 电源接线：独立的接线端子 13－，14＋，可带电拔插 电源电压：（20～30）VDC 电流损耗：24V DC 时，＜25mA（一进一出） ＜50mA（二进二出） 电源指示：通电 LED 灯亮：绿色 输入开关类型：开关、NAMUR 型接近开关 给传感器的电压：从1KΩ起，4.5V～9.0V 开关阀值：1.5mA 输出通道：继电器触点 继电器特性：响应时间 ：10ms 触点功率 ：24VDC，2A，电阻负载 继电器类型：单刀转换继电器 注意：电阻负载必须被抑制 正常（反相）相位： ☆如果Iin > 2.1mA或Rin < 2KΩ继电器触点输出被激励 ● 工作电源 电源接线：独立的接线端子 13－，14＋，可带电拔插 电源电压：（20～30）VDC 电流损耗：24V DC 时，＜25mA（一进一出） ＜50mA（二进二出） 电源指示：通电 LED 灯亮：绿色 输入开关类型：开关、NAMUR 型接近开关 给传感器的电压：从1KΩ起，4.5V～9.0V 开关阀值：1.5mA 输出通道：继电器触点 继电器特性：响应时间 ：10ms 触点功率 ：24VDC，2A，电阻负载 继电器类型：单刀转换继电器 注意：电阻负载必须被抑制 正常（反相）相位： ☆如果Iin > 2.1mA或Rin < 2KΩ 继电器触点输出被激励黄色 LED 灯点亮（不激励，LED 灯灭） ☆如果Iin < 1.2mA或Rin > 10KΩ继电器触点输出不激励黄色 LED 灯熄灭（被激励，LED 灯亮） 回滞：典型值 200μA 用户可选LED 红色灯显示线路是否故障，线路故障时，LED红色灯亮，继电器不被激励。Iin<100μA，开路报警；Iin>250μA，开路不会报警Rin<100Ω，短路报警；Rin>360Ω，短路不会报警注意：当用到 LFD功能时，开关触点输入时必须接两个线路检测电阻。500Ω～1KΩ 与开关串连；20KΩ～25KΩ与开关并连 绝缘电阻：≥100MΩ/500V DC（AC） 隔离能力：2500VAC/1 分钟 50Hz 最高防爆电压：250VAC 抗电磁兼容性：符合 IEC 61000 相关抗电磁标准 工作温度：（-20～＋60）℃ 储存温度：（－40～＋80）℃ 环境湿度：（5～＋95）％RH （无冷凝） 卡装式；模块化表芯；ABS 材质机壳；拔插式端子 整机重量：约110g 整机满足 GB3836.1-2000 和 GB3836.4－2000] 标准相关要求 防爆等级标志：[Exia]IIC 安全认证参数 ： Um：250V Uo：11V Io：15mA Po：41.2mW Lo：10mH Co：1.4μF产品详情
本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
◆ 特性
● 干接点开关输入。
● 接近开关输入（符合NAMUR/DIN 19234标准）。
● 继电器转换触点输出，或可选晶体管、TTL电平输出。
● 带有线路故障检测功能。
● 带有工作电源指示灯；输出状态指示灯。
● 本安输入回路 [Exia]IIC。
● 即插即拔式接线端子，DIN导轨卡式安装。
● 工作电源
● 输入信号（Exia IIC 危险区）
● 输出信号（安全区）
● 输入/输出特性
● 输入信号（Exia IIC 危险区）
● 输出信号（安全区）
● 输入/输出特性
● 线路故障检测（LFD）
● 反相设置（用户可选）
● 隔离性能
● 环境参数
● 结构
● 安全防爆认证参数
