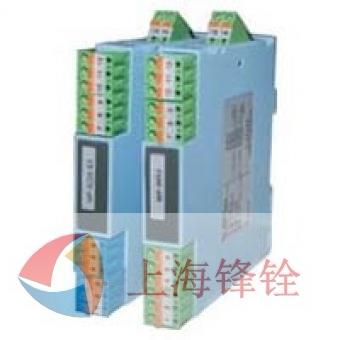

WP-9000系列热电阻温度变送器，是将现场热电 阻信号隔离转换与温度成线性的直流信号隔离输出至 控制系统或其它单元组合仪表。
WP-9000系列热电阻温度变送器，是将现场热电阻信号隔离转换与温度成线性的直流信号隔离输出至控制系统或其它单元组合仪表。 ● 二线制或三线制热电阻温度信号输入，隔离变送输出。 ● 智能化，可进行现场组态设定。也可选择固定的热电阻类型和温度量程范围输入。 ● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。 ● 带有工作电源指示灯。 ● 输入回路过流保护。 ● 即插即拔式接线端子，DIN导轨卡式安装。 ● 工作电源 电源接线：独立的接线端子 13－，14＋，可带电拔插 电源电压：（20～30）VDC 电流损耗：24VDC 时，＜30mA（一进一出） ＜45mA（一进二出） 电源指示：通电 LED 灯亮：绿色 输入热电阻类型：Pt100、Pt10、Cu50、Cu100等各型热电阻 引线电阻：每条导线≤5Ω 输出电流：（4～20）mA 电流输出时允许负载：0～350Ω（4mA～20mA，0～20mA输出时） 输出电压：（1～5）V 电压输出阻抗：≤500Ω 纹波（Vp-p）：＜10mV 标准精度：±0.5%FS、±0.2%FS 温度漂移：±0.015%/℃ 响应时间：≤1s（10 → 90）% 稳定时间：≤3s 电源电压变动影响：±0.1%（允许电压范围） 负载电阻变化影响：±0.1%/250Ω 通道隔离：输入－输出－电源之间隔离 绝缘电阻：≥100MΩ/500VDC（AC） 隔离能力：1500VAC/1 分钟 50Hz 抗电磁兼容性：符合IEC 61000 相关抗电磁标准 工作温度：（-20～＋60）℃ 储存温度：（－40～＋80）℃ 环境湿度：（5～＋95）％RH （无冷凝） 卡装式；模块化表芯；ABS 材质机壳；拔插式端子 整机重量：约115g 外形尺寸：宽×高×深＝16×116×110（mm）产品详情
智能化的热电阻温度变送器。用户可通过软件对热电阻类型和量程范围进行组态设定。
本温度变送器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
◆ 特性
● 输入信号
● 输出信号
● 性能指标
● 环境参数
● 结构
◆ 外形尺寸
