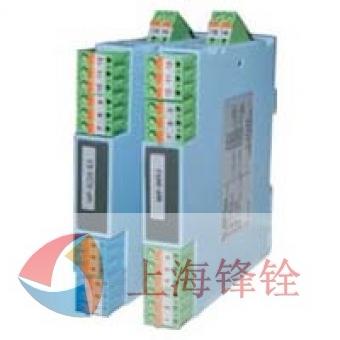

WP-9000系列无源·热电偶温度变送器(输出 环路供电),将现场二线制热电偶信号隔离转换成所 需的直流信号(与温度成线性)输出。主要用于具备 输入回路供电的DCS、PLC系统。
WP-9000系列无源·热电偶温度变送器(输出环路供电),将现场二线制热电偶信号隔离转换成所需的直流信号(与温度成线性)输出。主要用于具备输入回路供电的DCS、PLC系统。 ● 二线制各型热电偶(或毫伏)信号输入隔离转换。 ● 与温度成线性化的隔离输出(4~20)mA。 ● 具有冷端自动补偿功能。 ● 回路供电(12~28)VDC 。 ● 即插即拔式接线端子,DIN导轨卡式安装。 ● 工作电源 输出回路供电:(12~28)VDC 输入通道:端子 1-、 2+ 接线 输入类型:热电偶 K、E、S、B、R、T、N、W、毫伏信号 输入电阻:≥ 20KΩ 冷端温度补偿范围:(-15~+75)℃ 冷端温度补偿误差:每 20℃变化误差 ±1℃ 输出通道:端子 11-、 12+ 接线 输出电流(Io):(4~20)mA 输出回路供电电压(Ue):(12~28)VDC 最小工作电压(Ui):12VDC 输出负载能力:见下列计算图示 输出负载电阻:RL≤(Ue-Ui)/0.02 热电偶输入断线报警:低电流≤3.5mA;高电流≥22mA 纹波(Vp-p):<10mV 标准精度:±0.5%FS 温度漂移:±0.015%/℃ 响应时间:≤1s(10→90)% 稳定时间:≤3s 绝缘电阻:≥100MΩ/500VDC(AC) 隔离能力:1500VAC/1 分钟 50Hz 抗电磁兼容性:符合 IEC 61000 相关抗电磁标准 工作温度:(-20~+60)℃ 储存温度:(-40~+80)℃ 环境湿度:(5~+95)%RH (无冷凝) 卡装式;模块化表芯;ABS 材质机壳;拔插式端子 整机重量:约110g
本温度变送器为回路供电方式,输入回路-输出回路之间完全电磁隔离。
◆ 特性
● 输入信号
● 输出信号
● 性能指标
● 环境参数
● 结构
