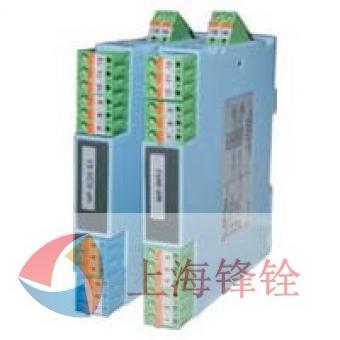

WP-9000系列无源·热电阻温度变送器（输出环 路供电），是将现场二线制或三线制热电阻信号隔离 转换成所需的直流信号（与温度成线性）输出。主要 用于具备输入回路供电的 DCS、PLC系统。
WP-9000系列无源·热电阻温度变送器（输出环路供电），是将现场二线制或三线制热电阻信号隔离转换成所需的直流信号（与温度成线性）输出。主要用于具备输入回路供电的 DCS、PLC系统。
本温度变送器为回路供电方式，输入回路－输出回路之间完全电磁隔离。
◆ 特性
● 热电阻 Pt100 输入隔离转换。
● 与温度成线性化的隔离输出(4～20)mA。
● 回路供电(12～28)VDC 。
● 输入回路过流保护。
● 即插即拔式接线端子，DIN 导轨卡式安装。
● 工作电源
输出回路供电：(12～28)VDC
● 输入回路
输入通道：端子 1、 2、3 接线
输入类型：二线制或三线制热电阻 Pt100
信号范围：(－200～850)℃
● 输出回路
输入通道：端子 11－、 12＋ 接线
输出电流（Io）：(4～20)mA
输出回路供电电压（Ue）：(12～28)VDC
最小工作电压(Ui)：12VDC
输出负载能力：见下列计算图示
输出负载电阻：RL≤（Ue-Ui）/0.02
热电阻输入断线报警:低电流≤3.5mA；高电流≥22mA
纹波（Vp-p）：＜10mV
● 性能指标
标准精度：±0.5%FS
温度漂移：±0.015%/℃
响应时间：≤1s（10→90）%
稳定时间：≤3s
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟 50Hz
抗电磁兼容性：符合 IEC 61000 相关抗电磁标准
● 环境参数
工作温度：(-20～＋60)℃
储存温度：(－40～＋80)℃
环境湿度：(5～＋95)％RH （无冷凝）
● 结构
卡装式；模块化表芯；ABS 材质机壳；拔插式端子
整机重量：约110g
◆ 外形尺寸
外形尺寸：宽×高×深＝16×116×110（mm）
