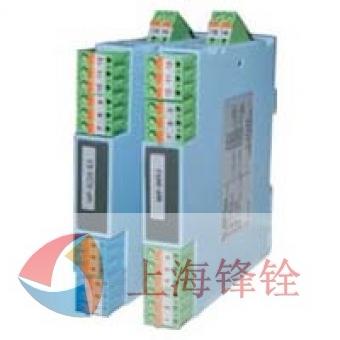

WP-9000系列无源·配电器(输出环路供电), 是向现场的二线制变送器提供隔离的电源电压,并将 变送器产生的(4~20)mA 信号经本配电器转换成所需 的直流信号至控制系统或其它智能仪表。主要用于具 备输入回路供电的DCS、PLC系统。
WP-9000系列无源·配电器(输出环路供电),是向现场的二线制变送器提供隔离的电源电压,并将变送器产生的(4~20)mA 信号经本配电器转换成所需的直流信号至控制系统或其它智能仪表。主要用于具备输入回路供电的DCS、PLC系统。 ● 将二线制变送器(4~20)mA 信号输入隔离转换。 ● 给变送器提供驱动电压(Uo=Ue-RL×I-Ud)。 ● 信号传送隔离输出(4~20)mA。 ● 回路供电(20~35)VDC。 ● 输入回路短路保护。 ● 即插即拔式接线端子,DIN导轨卡式安装。 ● 工作电源 输出回路供电:(20~35)VDC 输入信号:二线制变送器(4~20)mA 最大回路电流:35mA 给变送器的配电电压:见下计算图示 配电电压:Uo=Ue-RL×I-Ud 输出电流:(4~20)mA 最大回路电流:35mA 允许负载电阻:(50~350)Ω 纹波(Vp-p):<10mV 标准精度:±0.5%FS(负载为100Ω时) * 注:负载越小,精度就越高, 负载每增加100Ω,精度就下降 0.1% 温度漂移:±0.015%/℃ 响应时间:≤1s(10→90)% 稳定时间:≤3s 绝缘电阻:≥100MΩ/500VDC(AC) 隔离能力:1500VAC/1 分钟 50Hz 抗电磁兼容性:符合 IEC 61000 相关抗电磁标准 工作温度:(-20~+60)℃ 储存温度:(-40~+80)℃ 环境湿度:(5~+95)%RH (无冷凝) 卡装式;模块化表芯;ABS 材质机壳;拔插式端子 整机重量:约110g 外形尺寸:宽×高×深=16×116×110(mm) 1. 连接现场设备:二线制变送器。 2. 连接至控制系统(或其它单元组合仪表):控制系统 DCS/PLC,具备输入回路供电功能的AI 接收卡。
本配电器为回路供电方式,输入回路-输出回路之间完全电磁隔离。
◆ 特性
● 输入信号
● 输出信号
● 性能指标
● 环境参数
● 结构
◆ 外形尺寸
◆ 安装·应用
● 安装
35mm 标准 DIN 导轨卡式安装。尽可能垂直安装,以利于仪表内部热量散发。
● 应用
