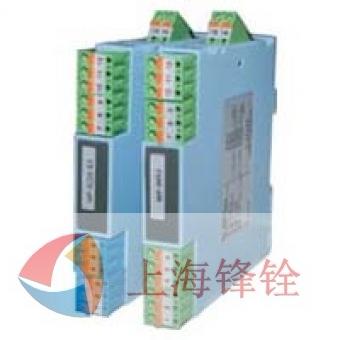

WP-9000系列无源 ·直流信号转换器,是将直 流电流信号隔离传送。使用时无需另行供电。在实际 应用中能有效解决信号互连可能出现的问题,同时能 有效抑制信号传输过程中可能的干扰。
WP-9000系列无源 ·直流信号转换器,是将直流电流信号隔离传送。使用时无需另行供电。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中可能的干扰。 ● 将各种设备的直流电流信号(4~20)mA 输入。 ● (4~20)mA 电流信号输出。 ● 1:1等效隔离传送。 ● 输入回路过流保护。 ● 即插即拔式接线端子,DIN导轨卡式安装。 ● 工作电源 无需外加辅助电源 电流输入:(4~20)mA 等效输入阻抗:100Ω+负载电阻(输入为20mA时) 压降:≤2V(20mA) 过载电流:≤35mA 输出电流:(4~20)mA 允许负载电阻:0~350Ω 纹波(Vp-p):<10mV 标准精度:±0.5%FS(负载为100Ω时) * 注:负载越小,精度就越高,负载每增加100Ω,精度就下降 0.1% 温度漂移:±0.015%/℃ 响应时间:≤1s(10→90)% 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 通道隔离:输入-输出-电源之间隔离 绝缘电阻:≥100MΩ/500VDC(AC) 隔离能力:1500VAC/1 分钟 50Hz 抗电磁兼容性:符合IEC 61000 相关抗电磁标准 工作温度:(-20~+60)℃ 储存温度:(-40~+80)℃ 环境湿度:(5~+95)%RH (无冷凝) 卡装式;模块化表芯;ABS 材质机壳;拔插式端子 整机重量:约110g 外形尺寸:宽×高×深=16×116×110(mm)
本转换器无需外供电,输入回路-输出回路之间电磁隔离。
◆ 特性
● 输入信号
● 输出信号
● 性能指标
● 环境参数
● 结构
◆ 外形尺寸
