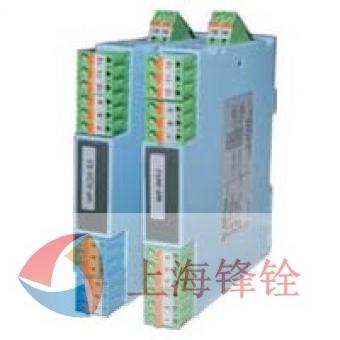

WP-9000系列开关量输出隔离器，通过开关触 点式自由电压或逻辑电平信号输入来控制设备。适合 驱动电磁阀、报警器、发光二极管 （LED）等一些 小功率设备，或者是其它没有能量储存的简单设备。
WP-9000系列开关量输出隔离器，通过开关触点式自由电压或逻辑电平信号输入来控制设备。适合驱动电磁阀、报警器、发光二极管 （LED）等一些小功率设备，或者是其它没有能量储存的简单设备。 ● 开关触点，开集晶体管或逻辑驱动器输入。 ● 驱动电磁阀、报警器等本安设备，带反相逻辑驱动功能。 ● 带有工作电源指示灯。输出状态指示灯。 ● 即插即拔式接线端子，DIN导轨卡式安装。 ● 工作电源 电源接线：独立的接线端子 13－，14＋，可带电拔插 电源电压：（20～30）V DC 电流损耗：24VDC 时， 单通道＜75mA（输出电流45mA时） 双通道＜110mA（输出电流45mA时） 电源指示：通电 LED 灯亮：绿色 输入 开关类型：适合开关触点；晶体管或逻辑驱动器 输入电流：≤3mA/24V 开关延时：≤2s 通道输出：0～24V逻辑信号 最小输出电压：45mA时，12V 最大输出电压：24V 电流限制：45mA 正常（反向）相位： ☆如果输入开关闭合，晶体管导通或端子11和12之间电压 >4V，输出导通，LED 黄色灯亮（反相时，则不导通，LED 黄色灯灭）； ☆如果输入开关断开，晶体管不导通或端子11和12之间电压 <1V， 输出不导通，LED 黄色灯不亮（反相时，则导通，LED 黄色灯亮） 注：若需要反向相位，需通过该产品内部的微型开关设置，用户订货时注明。 绝缘电阻：≥100MΩ/500V DC（AC） 隔离能力：1500VAC/1 分钟 50Hz 抗电磁兼容性：符合 IEC 61000 相关抗电磁标准 工作温度：(-20～＋60)℃ 储存温度：(－40～＋80)℃ 环境湿度：(5～＋95）％RH （无冷凝） 卡装式；模块化表芯；ABS 材质机壳；拔插式端子 整机重量：约110g 外形尺寸：宽×高×深＝16×116×110（mm）产品详情
本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
◆ 特性
● 输入信号
● 输出信号
● 输入/输出特性
● 隔离性能
● 环境参数
● 结构及外形尺寸
◆ 外形尺寸
