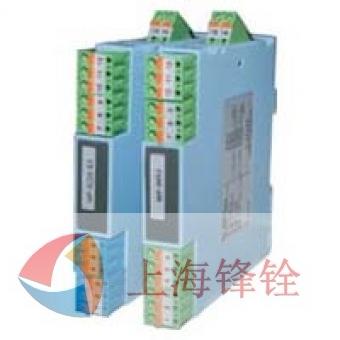

WP-8000-EX系列操作端隔离式安全栅，接受 来自处于安全区调节器或操作器的(4～20)mA信号， 经本隔离式安全栅隔离传送，重现并驱动处于危险现 场的电气（I/P）转换器、阀门定位器各种线性执行 器、显示设备等本安仪表。
WP-8000-EX系列操作端隔离式安全栅，接受来自处于安全区调节器或操作器的(4～20)mA信号，经本隔离式安全栅隔离传送，重现并驱动处于危险现场的电气（I/P）转换器、阀门定位器各种线性执行器、显示设备等本安仪表。 ● 驱动危险现场的本安设备，负载可高达750Ω。 ● (4～20)mA 输入，隔离输出(4～20)mA。 ● 模块化表芯设计，无需零点和满度调节。 ● 带有工作电源指示灯。 ● 本安输出回路 [Exia]IIC，输出回路过流保护。 ● 即插即拔式接线端子，DIN导轨卡式安装。 ● 工作电源 电源接线：独立的接线端子 13－，14＋，可带电拔插 电源电压：(20～30)VDC 电流损耗：24VDC 时，＜80mA 电源指示：通电 LED 灯亮：绿色 电流输入：(4～20)mA 输入阻抗：50Ω(一进一出) 输入压降：20mA时，< 4V 输出电流：(4～20)mA 电流输出时最大负载：350Ω（4mA～20mA，0～20mA输出时） 输出电阻：>2MΩ 纹波（Vp-p）：＜10mV 标准精度：±0.5%FS、±0.2%FS 温度漂移：±0.015%/℃ 响应时间：≤1s（10→90）% 稳定时间：≤3s 电源电压变动影响：±0.1%（允许电压范围） 负载电阻变化影响 ：±0.1%/250Ω 通道隔离：输入－输出－电源之间隔离 绝缘电阻：≥100MΩ/500VDC（AC） 隔离能力：2500VAC/1 分钟 50Hz 最高防爆电压：250VAC 抗电磁兼容性：符合 IEC 61000 相关抗电磁标准 工作温度：（－20～＋60）℃ 储存温度：（－40～＋80）℃ 环境湿度：（5～＋95）％RH （无冷凝） 卡装式；模块化表芯；ABS 材质机壳；拔插式端子 整机重量：约110g产品详情
本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
◆ 特性
● 输入信号（安全区）
100Ω(二进二出)
● 输出信号（Exia IIC 危险区）
● 性能指标
● 环境参数
● 结构
