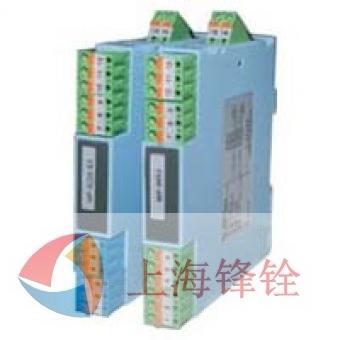

WP-9000系列配电器,是向现场的变送器提供 隔离的电源电压,并将变送器产生的(4~20)mA 信 号隔离转换后,输出至控制系统或其它单元组合仪表。
WP-9000系列配电器,是向现场的变送器提供隔离的电源电压,并将变送器产生的(4~20)mA 信号隔离转换后,输出至控制系统或其它单元组合仪表。 ● 给变送器提供配电电压 (16.5~28)V。 ● 将变送器 (4~20)mA 信号隔离传送。 ● 可选择 (4~20)mA 或(1~5)V 信号输出,或其它所需的直流信号。 ● 模块化表芯设计,无需零点和满度调节。 ● 带有工作电源指示灯。 ● 即插即拔式接线端子,DIN导轨卡式安装。 ● 工作电源 电源接线:独立的接线端子 13-,14+,可带电拔插 电源电压:(20~30)VDC 电流损耗:24VDC 时,<45mA(一进一出) <60mA(一进二出) <70mA(一进三出) <92mA(二进二出) 电源指示:通电 LED 灯亮:绿色 变送器信号输入:(4~20)mA 驱动变送器的配电电压:≥16VDC 输入阻抗:50Ω(一进一出,一进二出) 100Ω(二进二出) 通道隔离输出 输出电流:(4~20)mA;0~20mA;0~10mA;或指定电流量程 电流输出时允许负载:0~350Ω(4mA~20mA,0~20mA 输出时) 输出电压:(1~5)V 电压输出阻抗:≤500Ω 纹波(Vp-p):<10mV 标准精度:±0.5%FS、±0.2%FS 温度漂移:±0.015%/℃ 响应时间:≤1s(10 → 90)% 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 通道隔离:输入-输出-电源之间隔离 绝缘电阻:≥100MΩ/500VDC(AC) 隔离能力:1500VAC/1 分钟 50Hz 抗电磁兼容性:符合IEC 61000 相关抗电磁标准 工作温度:(-20~+60)℃ 储存温度:(-40~+80)℃ 环境湿度:(5~+95)%RH (无冷凝) 卡装式;模块化表芯;ABS 材质机壳;拔插式端子 整机重量:约115g 外形尺寸:宽×高×深=16×116×110(mm)
本配电器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
◆ 特性
● 输入信号
● 输出信号
● 性能指标
● 环境参数
● 结构
◆ 外形尺寸
