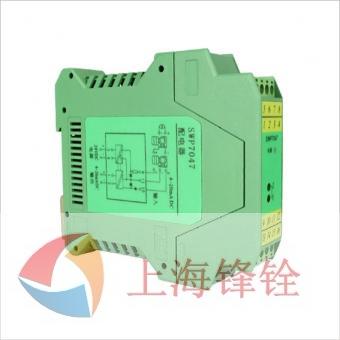

SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。
|
型号规格
|
附加码
|
说 明
|
||
|
SWP7047
|
/□
|
|
一进一出
|
4～20mA输入
|
|
SWP7035
|
/□
|
/□
|
一进二出
|
|
|
SWP7036
|
/□
|
/□
|
二进二出
|
|
|
SWP7048
|
/□
|
|
一进一出
|
1～5 V输入
|
|
SWP7148
|
/□
|
/□
|
一进二出
|
|
|
SWP7049
|
/□
|
/□
|
二进二出
|
|
|
通道1输出类型
|
/I
|
|
通道1：4～20mA输出
|
|
|
/V
|
|
通道1：1～5 V 输出
|
||
|
通道2输出类型
|
/I
|
通道2：4～20mA输出
|
||
|
/V
|
通道2：1～5 V 输出
|
|||
|
规格参数
|
说 明
|
|
电源
|
20～35VDC
|
|
电源功耗
|
（24V供电，20mA输出时）：
≤1.8W（SWP7047） ≤2.0W（SWP7048）
≤2.4W（SWP7035） ≤2.4W（SWP7148）
≤3.2W（SWP7036） ≤3.2W（SWP7049）
|
|
现场信号
|
输入电流：4～20mADC 或 输入电压：1～5VDC
配电电压/电流：≥16V/20mA（配电回路开路时，最大配电电压26V；正常配电工作电流≤25mA）
|
|
控制室信号
|
输出电流：4～20mADC，负载电阻：0～800Ω
输出电压：1～5VDC，输出阻抗：<10Ω，输出负载：≥10KΩ
|
|
电源保护
|
电源反向保护
|
|
输出精度
|
0.2%F.S
|
|
温度漂移
|
0.01%F.S./℃
|
|
仪表结构
|
尼龙塑壳结构
|
|
适用现场设备
|
二线制、三线制变送器、电流源信号/电压输出设备
|
