是将现场的热 电偶或毫伏信号隔离转换成直流信号，传送至控制系 统或其它单元组合仪表。

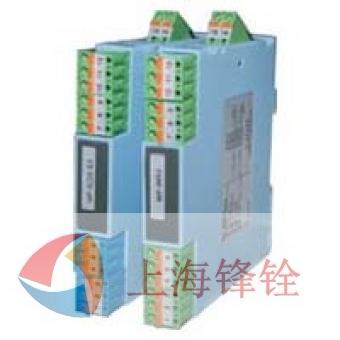

WP-9000系列热电偶温度变送器，是将现场的热电偶或毫伏信号隔离转换成直流信号，传送至控制系统或其它单元组合仪表。
智能化的热电偶信号温度变送器。用户可通过软件对热电偶类型和量程范围进行组态设定。
本温度变送器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
◆ 特性
● 热电偶温度变送隔离输出。
● 智能化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
● 带有工作电源指示灯。
● 输入回路过流保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
● 工作电源
电源接线：独立的接线端子 13－，14＋，可带电拔插
电源电压：（20～30）VDC
电流损耗：24VDC 时，＜30mA（一进一出）
＜45mA（一进二出）
电源指示：通电 LED 灯亮：绿色
● 输入信号
输入热电偶类型：K、E、S、B、R、T、N、W、J等各型热电偶
可选输入毫伏信号：（－5～60）mV；或指定毫伏电压量程
● 输出信号
输出电流：（4～20）mA
电流输出时允许负载：0～350Ω（4mA～20mA，0～20mA输出时）
输出电压：(1～5)V
电压输出阻抗：≤500Ω
纹波（Vp-p）：＜10mV
● 性能指标
标准精度：±0.5%FS、±0.2%FS
温度漂移：±0.015%/℃
响应时间：≤1s（10 → 90）%
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟 50Hz
抗电磁兼容性：符合IEC 61000 相关抗电磁标准
● 环境参数
工作温度：（-20～＋60）℃
储存温度：（－40～＋80）℃
环境湿度：（5～＋95）％RH （无冷凝）
● 结构
卡装式；模块化表芯；ABS 材质机壳；拔插式端子
整机重量：约115g
◆ 外形尺寸
外形尺寸：宽×高×深＝16×116×110（mm）
