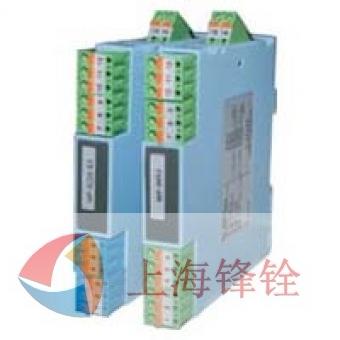

WP-9000系列直流信号转换器（输出环路供电）,将各种输入的直流信号经隔离限能处理，转换成所需的直流信号输出至控制系统或其它单元组合仪表。部分信号接收设备自带有24V电源，一般转换器输出为有源信号，相连接时将发生电源冲突。使用输出环路供电型将可避免电源冲突，实现信号隔离。
本转换器具备独立供电方式和输出回路供电接口要求，供电电源－输入回路－输出回路之间电磁隔离。
◆ 特性
● 现场设备的直流信号输入。
● 标准模拟信号电隔离。
● 信号传送隔离输出（4～20）mA。
● 输出回路供电（12～35）V 。
● 具备独立供电方式和输出回路供电接口要求。
● 模块化表芯设计，无需零点和满度调节。
● 带有工作电源指示灯。
● 输入回路过流保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
● 工作电源
电源接线：独立的接线端子 13－，14＋，可带电拔插
电源电压：（20～30）VDC
电流损耗：24VDC 时，＜22mA（一进一出）
＜40mA（一进二出）
电源指示：通电 LED 灯亮：绿色
● 输入信号
变送器信号输入：（4～20）mA
输入阻抗：内置输入电阻 50Ω
● 输出信号
输出电流(Io)：（4～20）mA；
输出回路供电电压（Uo)：（12～35）V
电压跌落（Ud）：3V
电流输出时允许负载：RL≤(Uo-Ud)/Io
纹波（Vp-p）：＜10mV
注：输出回路供电电压的选择应根据负载大小确定，过高电压且负载很小时，将会加重隔离器的发热状况。
● 性能指标
标准精度：±0.5%FS、±0.2%FS
温度漂移：±0.015%/℃
响应时间：≤1s（10 → 90）%
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1 分钟 50Hz
抗电磁兼容性：符合IEC 61000 相关抗电磁标准
● 环境参数
工作温度：（-20～＋60）℃
储存温度：（－40～＋80）℃
环境湿度：（5～＋95）％RH （无冷凝）
● 结构
卡装式；模块化表芯；ABS 材质机壳；拔插式端子
整机重量：约115g
◆ 外形尺寸
外形尺寸：宽×高×深＝16×116×110（mm）
