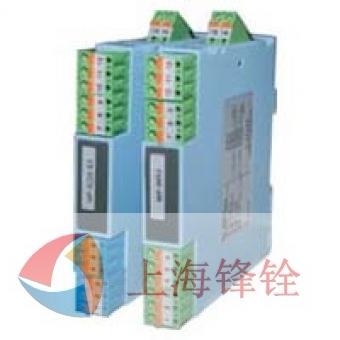

WP-8000-EX系列热电阻隔离式安全栅,是将 现场热电阻信号隔离转换与温度成线性的直流信号隔 离输出至安全区的控制系统或其它单元组合仪表。 智能化的热电阻隔离式安全栅。可对热电阻类型 和量程范围进行组态设定。
WP-8000-EX系列热电阻隔离式安全栅,是将现场热电阻信号隔离转换与温度成线性的直流信号隔离输出至安全区的控制系统或其它单元组合仪表。 ● 二线制或三线制热电阻温度信号输入,隔离变送输出。 ● 智能化,可进行现场组态设定。也可选择固定的热电阻类型和温度量程范围输入。 ● 模块化表芯设计,无需零点和满度调节,自动动态校准零点、温度飘移自动补偿。 ● 带有工作电源指示灯。 ● 本安输入回路 [Exia]IIC,输入回路过流保护。 ● 即插即拔式接线端子,DIN导轨卡式安装。 ● 工作电源 电源接线:独立的接线端子 13-,14+,可带电拔插 电源电压:(20~30)VDC 电流损耗:24V DC 时,<25mA(一进一出) <40mA(二进二出) 输入通道:端子1、2、3 接热电阻输入热电阻类型:Pt100、Pt10、Cu50、Cu100等各型热电阻 引线电阻:每条导线≤5Ω 输出电流:(4~20)mA 电流输出时允许负载:0~350Ω(4mA~20mA,0~20mA输出时) 输出电压:(1~5)V 电压输出阻抗:≤500Ω 纹波(Vp-p):<10mV 标准精度:±0.5%FS、±0.2%FS 温度漂移:±0.015%/℃ 响应时间:≤1s(10→90)% 稳定时间:≤5s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响 :±0.1%/250Ω 通道隔离:输入-输出1-输出2-电源之间隔离 绝缘电阻:≥100MΩ/500VDC(AC) 隔离能力:2500VAC/1 分钟 50Hz 最高防爆电压:250VAC 抗电磁兼容性:符合 IEC 61000 相关抗电磁标准 工作温度:(-20~+60)℃ 储存温度:(-40~+80)℃ 环境湿度:(5~+95)%RH (无冷凝) 卡装式;模块化表芯;ABS 材质机壳;拔插式端子 整机重量:约110g 整机满足 GB3836.1-2000 和 GB3836.4-2000 标准相关要求 防爆等级标志:[Exia]IIC 安全认证参数 : Um:250V Uo:12V Io:24mA Po:72mW Lo:10mH Co:1μF 外形尺寸:宽×高×深=16×116×110(mm)
智能化的热电阻隔离式安全栅。可对热电阻类型和量程范围进行组态设定。
本隔离式安全栅需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
◆ 特性
电源指示:通电 LED 灯亮:绿色
● 输入信号(Exia IIC 危险区)
● 输出信号(安全区)
● 性能指标
● 环境参数
● 结构
● 安全防爆认证参数
◆ 外形尺寸
