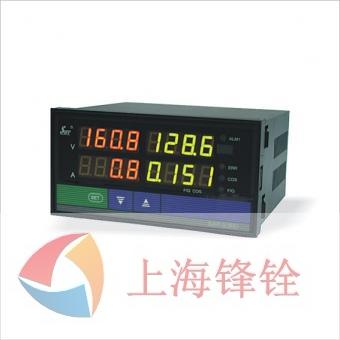

SWP-LED系列电量集中测量显示控制仪用于测量采样电压和电流互感器信号，测量频率，电压和电流以及功率因数和单相有功功率。
规格
说明
输出
接口
模拟量
0~10mA (负载电阻＜500Ω) 4~20mA(负载电阻≤500Ω)
0~5V（负载电阻≥250Ω） 1~5V（负载电阻≥250KΩ）
开关量
继电器控制输出—继电器ON/OFF带回差。AC 220V/3A； DC 24V/6A(阻性负载)
通讯接口
RS-485、RS-422、RS-232
通讯速率（bps）
1200、2400、4800、9600、19.2K
测量精度
±0.5% FS±1字
分辨率
±1字
电压电流测量范围
0~9999字
显示方式
高亮度LED数码显示
控制/报警
可选择2限控制或报警输出，带LED 指示
方式
控制（或报警）方式为继电器ON/OFF带回差（用户可自由设定）
参数设定
面板轻触式按键数字设定
使用
环境
环境温度
0~50℃
相对湿度
≤85RH（避免强腐蚀气体
供电电压
常规型：AC 220V+10-15%（50Hz±2Hz）
特殊型：AC85~260V-开关电源
功耗
≤5W（220V线性电源供电）
≤4W（90~265V开关电源供电）
