精度等级:电压、电流0.2% (IN为0.5级) 过载能力:电压电流1.2倍/连续,电流10倍/2秒(选配)
整机功耗:<2VA 快速脉冲群抗扰度:IEC61000-4-4,Level4
工频耐压:AC2KV/min-1mA输入—输出—电源
静电抗扰度:IEC61000-4-2,Level3
电量变送器是一种将被测电量(如:电流、电压、功率、功率因数等信号)转换成隔离的直流电流、直流电压或数字信号的装置。本系列产品涵盖了电力系统以及非电力系统所需的绝大部分电量测量类的变送器,广泛用于电力、石化、冶金、煤炭、铁路和智能化建筑领域中,实现对电量的监测与过程控制。

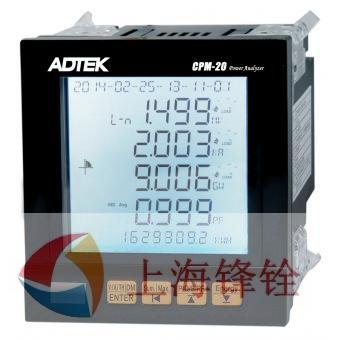

多功能电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数,如三相电压、电流、有功功率、无功功率、频率、功率因数、四象限电度等。具有2-31次谐波测量功能和8时段4费率的分时计量功能.采用宽视角、带白色背光的LCD的显示方式,显示仪表测量参数和电网系统的运行状态信息,仪表面板带有四个编程键盘,用户可现场方便的实现显示切换、仪表参数编程设置,具有很强的灵活性。
多功能网络电力仪表具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件, 多功能网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
多功能网络电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。
标准配置:
⑴仪表测量电网上高/低压三相电流,三相电压,有功功率,无功功率,功率因数,频率,有功电能,无功电能。
⑵标准CT,PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷LCD规格显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约
⑹采用盘面开孔式安装方式
