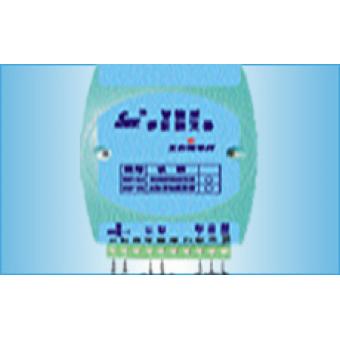

SWP-ZKH-B3系列三相移相触发器采用光电隔离技术，具有可靠性高，体积小，安装方便的特点，无需外接变压器，使用方便，它可广泛应用于工业领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等，适用于恶劣的环境其接线如下图所示：
主要应用以下负载：
盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度加热控制。
整流变压器、调功机（纯电感线圈）、电炉变压器一次侧、升磁/退磁调节、直流电机控制。
电压、电流、功率、灯光等无级平滑调节。
说明：
一、电源1、2端为85～ 264AC供电电源端（单相移相触发器供电电源）；
二、输出
4、5端为移相触发控制输出端；
三、输入
8、9、10端为控制信号输入端；
电位器信号输入接于8、9、10（电位器值在1K～ 10K之间，中间抽头接于9）；
电压信号输入接于9、10（9+、10-，电压信号为1～ 5V）
电流信号输入接于9、10（9+、10-，电流信号为4～ 20mA时，输入端9、10应并接一个250Ω/0.25W电阻）；
四、额定输入电压：三相380V、50Hz特殊电压要求可定制；
五、可触发可控硅额定电压：5A～ 8000A；
六、负载性质：阻性、一般感性、纯感性、变压器一次侧、二次侧、电感线圈等大电感负载；
七、输入控制信号：4～ 20mA、1～5V、手动电位器控制
八、安装方式：标准DIN导轨安装；
九：功 耗（典型值）：1.2W；
十、接 口：插入式螺丝接线端子；
十一、外形尺寸：71 ×111 ×28mm;
十二、使用环境：
海拔不超过3000米；
环境温度： -30 º C ～ 55 º C
相对温度： ≤85RH；
运行地点无导电及爆炸性无尘埃，无腐蚀金属及破坏绝缘的气体或蒸汽；
无剧热震动和冲击
主要应用电路举例
仪表选型
|
代号 |
说明 |
|
|
SWP-ZKH |
- □ |
智能型移触发器 |
|
仪表功能 |
B1 |
单相移相触发器 |
|
B2 |
三相移相触发器 |
安装使用须知：
使用前认真阅读本说明书，严格按要求接线使用；
接线时要求严格保持主电路电源A、B、C与触发板电源、控制信号相位一致；
主电路与控制电路配线时务必时不要束在一起；
要避免环境温度超过75º C，盘内温度超过75º C时，请充分考虑盘内通风问题。
主要特点：
可用于主电路电源220 ±10%、电源频率为50Hz/60Hz电网（特殊电压要求可定制）
采用移相式触发方式，适用于阻性负载、感性负载、变压器一次侧等各种负载类型；
能与国内外各种控制仪表、微机的输出信号直接接口；
一台仪表可以同时控制多台触发板；
具在软启动功能，减少对电网的冲击干扰，使主电路更加安全可靠。
