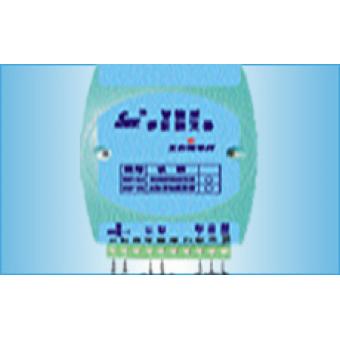

概述 SWP-ZKH-B3系列单相移相触发器采用光电隔技术,具有可靠性高,体积小,安装方便的特点,无需外接变压器,使用方便,它可广泛应用于工业领域的电压、电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等，适用于恶劣的环境，其接线方法如下图所示：
主要应用于以下负载： 1、盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度加热控制。 2、整流变压器、调功机（纯电感线圈）、电炉变压器一次侧、升磁/退磁调节、流电机控制。 3、电压、电流、功率、灯光等无级平滑调节。 说明： 一、电源h端为85～ 264AC供电电源端（单相移相触发器供电电源）； 二、输出 4、5端为移相触发控制输出端； 三、输入 8、9、10端为控制信号输入端； 电位器信号输入接于8、9、10（电位器值在1K～ 10K之间，中间抽头接于9）； 电压信号输入接于9、10（9+、10-，电压信号为1～ 5V） 电流信号输入接于9、10（9+、10-，电流信号为4～ 20mA时，输入端9、10应并接一个250Ω/0.25W电阻）； 四、额定输入电压：三相380V、50Hz特殊电压要求可定制； 五、可触发可控硅额定电压：5A～ 8000A； 六、负载性质：阻性、一般感性、纯感性、变压器一次侧、二次侧、电感线圈等大电感负载； 七、输入控制信号：4～ 20mA、1～5V、手动电位器控制 八、安装方式：标准DIN导轨安装； 九：功 耗（典型值）：1.2W； 十、接 口：插入式螺丝接线端子； 十一、外形尺寸：71 ×111 ×28mm; 十二、使用环境： 海拔不超过3000米； 环境温度： -30 º C ～ 55 º C 相对温度： ≤85RH； 运行地点无导电及爆炸性无尘埃，无腐蚀金属及破坏绝缘的气体或蒸汽； 无剧热震动和冲击 接线实例 单相移相触发控制输出接线：
仪表选型
安装使用须知： 使用前认真阅读本说明书，严格按要求接线使用； 主电路与控制电路配线时务必时不要束在一起； 要避免环境温度超过75º C，盘内温度超过75º C时，请充分考虑盘内通风问题。 主要特点 可用于主电路电源220 ±10%、电源频率为50Hz/60Hz电网（特殊电压要求可定制） 采用移相式触发方式，适用于阻性负载、感性负载、变压器一次侧等各种负载类型； 能与国内外各种控制仪表、微机的输出信号直接接口； 一台仪表可以同时控制多台触发板； 具在软启动功能，减少对电网的冲击干扰，使主电路更加安全可靠。
|
