千野有纸记录仪

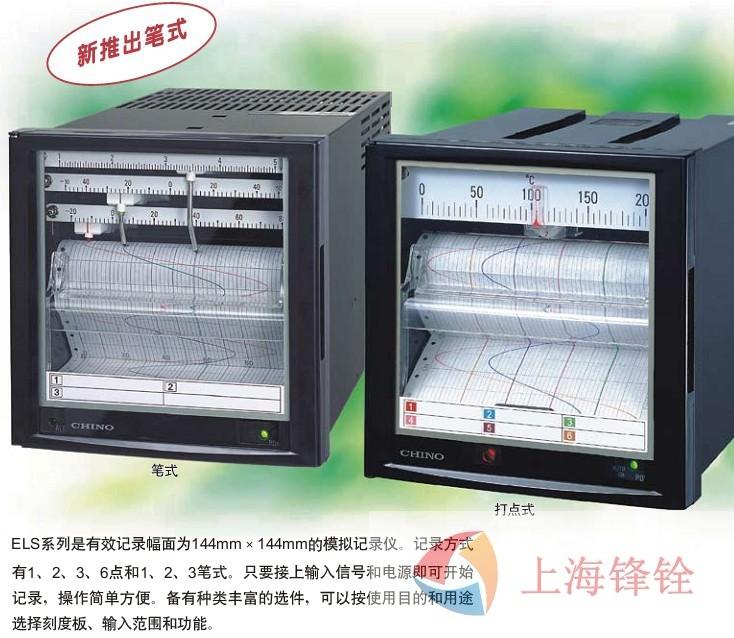

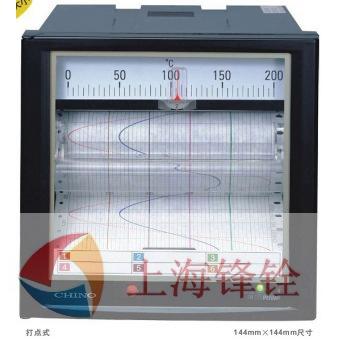

ELS系列是记录有效幅度为100mm、外形尺寸为144×144mm的打点式模拟记录仪。
只要接上输入线和电源线马上就能记录，操作简单。
·自由电源：
采用100V AC到240V AC(50/60HZ)电压范围的自由电源。
·线性温度刻度
热电偶和热电阻的输入温度为指示值读取性良好的线性刻度。
·标准装备6速记录纸走纸速度
6速（S、10、20、40、80、160mm/h）标准记录纸走纸速度可切换
机种一览
|
输入点数 |
输入种类 |
|
|
热电偶·直流电压 |
热电偶·直流电压· 热电阻 |
|
|
1点 |
ELSD15-000 |
ELSD17-000 |
|
2点 |
ELSD25-000 |
ELSD27-000 |
|
3点 |
ELSD35-000 |
ELSD37-000 |
|
6点 |
ELSD65-000 |
ELSD67-000 |
输入规格
|
测量点数 |
1点、2点、3点、6点 |
|
基准测量种类 |
直流电压···±13.8mv、±27.6mv、±69mv、±200mv、±500mv、 ±2v、±5v 内置分压器±10v、±25v、±50v 直流电流···对应于外接250欧姆受信电阻（选件） 热电偶···K、E、J、T、R、B(选件) 热电阻···Pt100(1997)(测量电流1mA) ※热电偶、热电阻为线性刻度 |
|
指定输入 |
单刻度（标准）、双刻度（选件） |
|
精度 |
输入满度的±0.5%（基准动作条件下，根据输入有例外规定） |
记录规格
|
记录精度 |
记录满度的±0.5% |
|
记录方式 |
各点各色印染盒打点记录 |
|
记录纸 |
折叠式、全幅144mm，全长10m，有效记录幅面100mm |
一般规格
|
额定电源电压 |
100~240v AC,50/60HZ(自由电源)带电源开关 |
|
功耗 |
最大12VA(100V AC),最大20VA(240V AC) |
|
外壳 |
门（框）···ABS树脂、前面板···玻璃 后部外壳··ABS树脂 |
|
颜色 |
门（框）···黑色（相当于芒塞尔1.5），前面板···透明 外壳···黑色（相当于芒塞尔1.5） |
|
安装方法 |
屏嵌装式 |
|
质量 |
约3.7kg |
