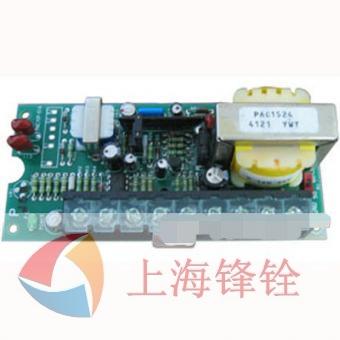

该板是日本岛电公司单相晶闸管调压器控制主板，与岛电或其它公司调节输出为4~20mA的智能PID调节器配套。
核心电路由岛电专用厚膜电路SIC1005,运算放大器,脉冲变压器等单元组成.用户使用时,
可配套使用MTX系列单相晶闸管反并联模块,主要用于单相交流纯阻负载或变压器控制,
具有触发可靠,工作稳定,使用灵活等优点.投放中国市场已有20年的成功应用经历,经典设计,经久不衰.
在板上已标有全部输入输出端子的符号,其中C1~C2端接的是仪表的4~20mA调节输出,
RA~T2为单相220V交流电源输入,开关S1为电源50Hz/60Hz频率选择,
端子R1,R2,R3及M端外接电位器(10KΩ,功率2W)参照控制方式接线图按照(1),(2),(3)方式接线可自由组成下述几种控制方式:
(1)直接方式:R2~R3短路,输出电压直接随输入的4~20mA信号变化.
(2)直接加限幅方式:输出除随输入信号改变的同时,还可通过R1,R2,R3端外接的10K电位器限制最大的电压输出,
例如:由外部电位器缓慢调整到全输出,作为硅碳棒,白金加热器或变压器控制时的缓启动,
避免过大的冲击电流或减小加热器设计功率过大等问题.
(3)限幅加手动方式:可在R1,R2,M端和R1,R2,R3端接入两个10K电位器,并且R2端串入切换开关,
实现自动带限幅和手动调节输出的切换.此外,限幅可取消,成为自动手动切换.
输出选配MTX系列单相晶闸管反并联模块,触发电流50mA,一般小于200mA为宜.
PAC15C是周波过零调功板,其接线与PAC15P相同
