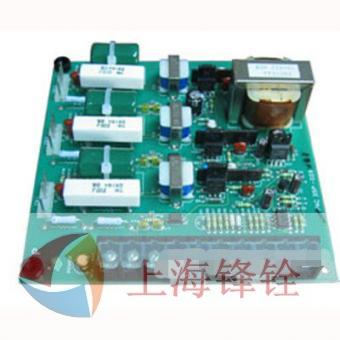

该板是日本岛电公司的三相半控桥晶闸管调压器控制主板,与岛电或其它公司的调节输出为4~20mA的智能PID调节器配套。
核心电路由岛电专用厚膜电路SIC1005，运算放大器，脉冲变压器等单元组成就。
用户使用时，可接入MFX系列单相晶闸管与二极管反并联半控桥模块：
主要用于三相三角形中心不接地的纯阻交流负载控制，具有触发可靠，工作稳定，使用灵活等优点。
投放中国市场已超过20年的成功应用经历，(注：PAC35P不适合大型变压器控制）
板上已标有全部输入/输出端子的符号，其中C1~C2端接的是仪表的4~20mA控制输出，
CN1，CN2，CN3，端为外接的功率模块以及三相交流电源输入。
FL，FC，FH为电源50Hz/60Hz，频率选择，端子R1，R2，R3及M端外接电位器（10K Ω功率2W）
参照控制方式接线图可自由组成下述几种控制方式：
（1） 直接方式：R2 ~R3 短路，输出电压直接随输入的4~20MA信号.
(2)直接加限幅方式:输出除随输入信号改变的同时,还可通过R1,R2,M端外接的10K电位器限制最大的电压输出.
例如:由外部电位器缓慢调整到全输出,作为硅碳棒,白金加热器或变压器控制时的缓启动,
避免过大的冲击电流或减小加热器设计功率过大等问题.
(3)限幅加手动:可在R1,R2,M端和R1,R2,R3端接入两个10K电位器,并且R2端串入切换开关,
实现自动带限幅和手动调节输出的切换.此外限幅可取消,成为自动手动切换.
输出选配MFX系列单相晶闸管与二极管反并联半控桥模块,触发电流50Ma,
一般选小于20mA为宜.PAC35C是三相周波过零调功板,其接线与PAC35P相同.
PAC35P,PAC35C可与MFX系列单相晶闸管与二极管反并联半控桥模块组成一体化三相电力调整器
