产品特点：

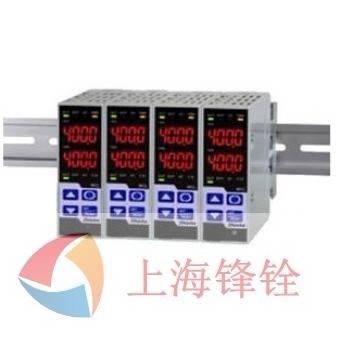

1.轨道安装的紧凑型调节仪；在30mm★85mm★108mm（包括机座）的空间内整合了2个调节单元；
2.节能型设计。能自动控制显示器亮度，而且显示器具有OFF功能；
3.每个通道的I/0可独立选择；
4.产品的规格可由用户定义；
•双通道调节仪规格
•控制器+定时器规格
•利用程序组合功能定义的规格
（1）差输入、加输入
（2）加热、冷却控制（CH2为冷却控制）
（3）变送输出（CH2的电流输出为变送输出）
（4）级联控制（串级控制）
（5）外部模拟设定信号输入
（6）1路输入，2路输出
5.输入采样周期（25ms，125ms，250ms）
6.可用USB数据线直接连接PC。
选型表：
|
WCL - 1 3 A- □ □ / □ □ □, □ □ □ □
|
||||||||||||
|
控制动作
|
3
|
|
PID
|
|||||||||
|
报警输出
|
A
|
|
报警输出*1
|
|||||||||
|
CH1控制输出
|
R
|
|
继电器接点：1a
|
|||||||||
|
S
|
|
无触点电压（驱动SSR）：12V DC±15%
|
||||||||||
|
A
|
|
DC电流：4～20mA DC
|
||||||||||
|
CH2控制输出
|
R
|
|
继电器接点：1a[或定时规格*2]
|
|||||||||
|
S
|
|
无触点电压（驱动SSR）：12V DC±15%
|
||||||||||
|
A
|
|
DC电流：4～20mA DC
|
||||||||||
|
CH1输入
|
M
|
|
多种输入方式*3
|
|||||||||
|
I
|
|
红外线热偶*4
|
||||||||||
|
CH2输入
|
M
|
|
多种输入方式*3
|
|||||||||
|
I
|
|
红外线热偶*4
|
||||||||||
|
P
|
|
电位计
|
||||||||||
|
T
|
|
定时器规格*2
|
||||||||||
|
电源电压
|
|
100-240V AC（标准）
|
||||||||||
|
1
|
|
24V AC/DC*5
|
||||||||||
|
特选功能
|
W(20A)
|
单相
|
20A
|
加热器断线报警
|
||||||||
|
W(100A)
|
100A
|
|||||||||||
|
W3(20A)
|
3相
|
20A
|
||||||||||
|
W3(100A)
|
100A
|
|||||||||||
|
A0
|
温度报警，回路异常报警
|
|||||||||||
|
AW(20A)
|
温度报警，回路异常报警，加热器断线报警（20A）
|
|||||||||||
|
AW(100A)
|
温度报警，回路异常报警，加热器断线报警（100A）
|
|||||||||||
|
C5
|
RS-485
|
串行通信
|
||||||||||
*1报警方式（9种和无报警动作）可用键操作选择；
*2如果CH2输入指定为定时器规格输入，则CH2输出为定时器规格输出；
*3热电偶（10种），RTD（2种），DC电流（2种），和DC电压（4种）可用键操作选择；对直流电流输入，需在输入端并50Ω电阻；
*4 8种红外线热偶输入可用键操作选择；
*5 100～240V AC电源电压是标准规格；定制24V AC/DC电源电压时，代码后加注“1”。
