◆ 规格型号：JCR-33A-R/M
◆ 外形尺寸：W48 * H96 * D110 （mm）
◆ 开孔尺寸：45 * 92 （mm）
◆ 输 入：热电偶、热电阻、直流电流、直流电压；
◆ 主控输出：继电器触点开关输出，控制交流接触器或中间继电器用；
◆ 报警输出：提供1组多种动作警报输出的标准配备，可设定多种不同的报警方式；
◆ 工作电压：100~240（VAC）；
◆ 通过认证：通过CE等认证。

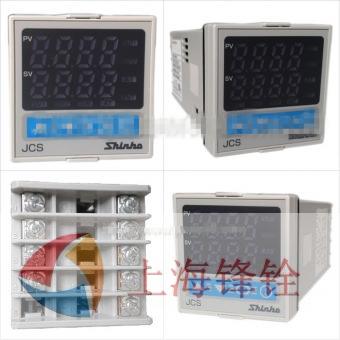

JC□-33A系列控制器是日本神港（Shinko）生产的一款高精度、低价格的数字显示控制器/调节器。
|
JC 口 - 3 3 - A - 口 / 口， 口 口 口 口 .
|
|||||||||
|
外形
尺寸
|
S
|
W48 * H48 * D110 （mm）
|
|||||||
|
R
|
W48 * H96 * D110 （mm）
|
||||||||
|
M
|
W72 * H72 * D110 （mm）
|
||||||||
|
D
|
W96 * H96 * D110 （mm）
|
||||||||
|
控制动作
|
3
|
PID动作控制方式
|
|||||||
|
警报输出1（A1）
|
A
|
由按键操作选择报警动作（9种模式可选）
|
|||||||
|
主 控 输 出：
|
R
|
继电器开关输出
|
|||||||
|
S
|
12V DC输出控制固体继电器SSR
|
||||||||
|
A
|
DC 4-20MA电流输出
|
||||||||
|
输 入
|
M
|
多种输入k / J / pt100等可选
|
|||||||
|
以下代码是特殊功能或附加功能：
|
|||||||||
|
需另选定制，另外收取费用
|
1
|
仪表电源电源24V AC/DC
|
|||||||
|
A2
|
警报输出2（A2）
|
||||||||
|
W(5A)
|
加热器断线报警
|
CT入力规格：5A
|
|||||||
|
W(10A)
|
CT入力规格：10A
|
||||||||
|
W(20)
|
CT入力规格：20A
|
||||||||
|
W(50A)
|
CT入力规格：50A
|
||||||||
|
DR
|
OUT2加热制冷控制输出
|
继电器开关输出
|
|||||||
|
DS
|
12V DC输出控制固体继电器SSR
|
||||||||
|
DA
|
DC 4-20MA电流输出
|
||||||||
|
C5
|
通讯接口(R-485)
|
||||||||
|
LA
|
回路异常警报
|
||||||||
|
P24
|
绝缘电源输出
|
||||||||
|
TC
|
端子外盖
|
||||||||
|
BK
|
外观颜色：黑色
|
||||||||
|
例子：JCD-33A-R/M DR A2 C5 （外形一样的仪表一般前6位的字母和数字是固定的）
标准型号JCD-33A-R/M ：
D：外形:W96*H96*D110mm； R：带1路主控继电器触点开关输出(OUT 1)；
A：带1路警报输出（A1）； M：传感器多种输入可选。
后面的代码DR A2 C5：是特殊功能或附加功能（需另选定制，另外收取费用）
DR：表示第二路是继电器开关输出OUT2
A2：表示有警报输出2（A2）
C5：表示有通讯接口(R-485)
|
|||||||||
