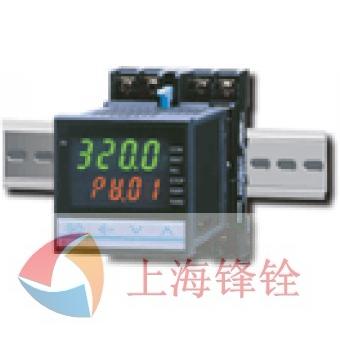

OP10 是模块型控制器[过程∕温度控制器]SRZ系列用的小型设定显示器。可安装到DIN导轨的插座式接口，即使在控制表盘内的狭小空间内也可安装。 更改设定或确认设定参数非常方便。
| 型号名编码 |
| 规格 | 规格代码 | ||||
| 单元型式 | 小型设定显示器 | OP10 | -□ | ＊□ | □ |
| 电源电压 | AC/DC 24V AC 100～240V |
---- ---- |
-3 -4 |
||
| 防水规格（只有安装面板时） | 没有防水防尘构造 有防水防尘构造 |
--------- --------- |
*N *1 |
||
| 连接机种 | Z-COM-A模块 Z-TIO-□模块 V-TIO-E/F模块 ※1 H-PCP-J模块 ※2 |
--------------- --------------- --------------- --------------- |
01 02 03 04 |
||
| ※1：只有RS-422A规格时，可连接。 ※2：只有RS-422A/RS-485规格时，可连接。 |
OP10的规格：
显示 |
|
| 显示方式 | LCD显示 |
| 显示位数 | 上方;4位（绿色） 下方：4位（橙色） |
通信 |
|
| 接口 | EIA 规格 RS-485基准 |
| 连接方式 | 2线半双工多点连接 |
| 同期方式 | 起止同步方式 |
| 通信速度 | 4800 bps、9600 bps、19200 bps、38400 bps |
| 数据位构成 | 开始位：1 数据位：8 奇偶校验位：无、奇数、偶数 停止位：1 |
| 协议 | MODBUS-RTU |
| 最多连接台数 | Z-TIO 模块: 16台 *与Z-DIO-A模块不能通信。 Z-COM-A模块: 16台 (不过，最多99台) V-TIO-E/F模块: 16台 (不过，最多99台) H-PCP-J模块: 16台 (不过，最多99台) |
电源 |
|
| 电源电压 | AC85～264V [含电源电压变动]、50/60Hz 额定: AC100～240V AC21.6～26.4V [含电源电压变动]、50/60Hz 额定: AC24V DC21.6～26.4V [含电源电压变动] 额定: DC24V |
| 消費電力 | 最大4VA (AC100V时) 最大7VA (AC240V时) 最大4VA (AC24V时) 最大100mA (DC24V时) |
规格 |
|
| 规格 | cUL、CE认证、C-Tick |
一般规格 |
|
| 瞬间停电的影响 | 20ms以下的停电对运行无影响 |
| 停电时的数据保护 | 非易失性存储器(EEPROM)将数据备份 |
| 更新次数 | 约10万次 |
| 数据存储保持时间 | 约10年 |
| 允许环境温度 | 0～50℃ |
| 允许周围湿度 | 45～85%RH |
| 安装方法 | DIN导轨插座安装或面板安装 |
| 防水防尘 | 相当于面板安装时的前面部IP66 (可选) |
| 质量 | 約120g |
