RKC理化 SRZ模块型过程∕温度控制器商品描述：

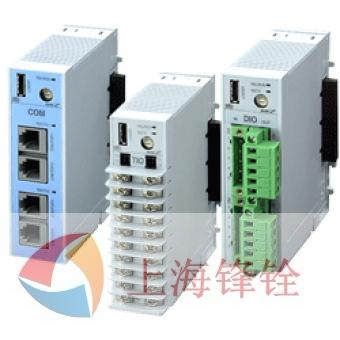

SRZ模块型控制器[过程∕温度控制器] 拥有 4通道道规格，宽30mm纵深85mm（插座型:76.9mm）高100mm的紧凑外形设计。并可实现以每个模块为单位的分散安装，节省空间和配线
提高多点温度控制效率的自动升温功能、可以把由预知外乱而引起的温度控制的不稳定抑制到最小限度的 Nice-MEET 功能等功能强大充实。

　・聪敏II PID控制（可自动演算(AT)）
　・±0.2%的高精度*
　・RS-485基准通信（RKC标准以及MODBUS）

温度控制模块Z-TI0主要规格：

输入（通用输入）

输入点数

2点或4点（输入之间绝缘）

输入种类

a) 温度、电流、低电压输入组
热电偶 K, J, T, R, S, B, E, N, PL Ⅱ , W5Re/W26Re
信号源电阻的影响：約 0.125 m V/ Ω
測温申阻三线式）： Pt100, JPt100
容许输入导线电阻：读取值的 0.02%/ ΩW
（每根线在 10Ω以内）
直流电压输入： DC 0 ～ 10mV, DC 0 ～ 100mV, DC 0 ～ 1V
输入阻抗：： 1MΩ以上
直流电流输入： DC 0 ～ 20mA, DC 4 ～ 20mA
输入阻抗：約 50Ω
b) 高电压输入组
直流电压输入： DC 0 ～ 5V, DC 1 ～ 5V, DC 0 ～ 10 Ｖ
输入阻抗：約 1MΩ
通用输入（切换组时需切换侧面双列直插式开关）

输入断线时操作

a)热电偶输入	：偏向高刻度/偏向低刻度（可切换）
b)測温申阻输入	：偏向高刻度
c)直流电压（低）输入	：偏向高刻度/偏向低刻度（可切换）
e)直流电流输入	：显示0mA附近值
f)直流电压（高）输入	：显示0V的附近值

取样周期

0.25秒

PV数字滤波器

0.1～100.0秒（0.0秒时OFF）

PV偏差

± 输入量程

PV比率

0.500～1.500

开平方演算功能
（电压∕电流输入）

演算式：PV= ﾖ (输入值×PV 比例＋PV偏差)

性能（环境温度：23±2℃、安装角度±3℃时）

输入精度

a)热电偶输入
型号： K, J, T, E, PLⅡ
-100℃未満	： ±2.0℃
-100～500℃未満	： ±1.0℃
500℃以上	： ±(显示值的0.2% + 1digit)
型号： N, S, R, W5Re/W26Re
1000℃未満	： ±2.0℃
1000℃以上	： ±(显示值的0.2% + 1digit)
型号： B
400℃未満	： ±70.0℃
400～1000℃未満	： ±2.0℃
1000℃以上	： ±(显示值的0.2% + 1digit)
b)铂金測温申阻输入
200℃未満	： ±0.4℃
200℃以上	： ±(显示值的0.2% + 1digit)
c)直流电压∕电流输入
±( 量程的0.2% )
d)开度电阻输入
±( 量程的0.1% + 1digit) Open, Close的调整量程
e)电流检测器输入
±5% + 1digit 或 ±2A（取较大值）

密接安装时冷接点温度补偿误差

端子台型	： ±1.0℃以内	(输入在-100℃未満：±2.0℃以内)
插座型	： ±2.0℃以内	(输入在-100℃未満：±4.0℃以内)

控制

控制方式

a) 进化ⅡPID控制（正操作/反操作）
b) 进化ⅡPID加热冷却控制（水冷）（仅对 CH1 和 CH3 有效）
c) 进化ⅡPID加热冷却孔子（空冷）（仅对 CH1 和 CH3 有效）
d) 进化ⅡPID位置比例控制（仅对 CH1 和 CH3 有效）
可在 a) ～ d) 切换

自动演算

标准搭载了适合各种控制的方式

起动演算

• 从起动时的温度特性自动算出 PID 常数
a) 只在投入电源时执行
b) 只在设定变更时执行
c) 在投入电源、设定变更时执行
※ 可在 a) ～ c) 三者间切换
※ 可在仅初次执行／常时执行／无起动演算切换
注）位置比例控制时无效

不平衡不冲击

切换手动 → 自动时从手动输出值控制开始

主要设定值

a) 设定值（ SV ） : 和输入范围相同
b) 比例帯：温度输入 0 或 0.0 ～输入量程 ( ℃ )
　直流电压电流输入输入量程的 0.0 ～ 1000.0 ％
　* 设定为 0 时、二位动作 ( 加热 / 冷却均可 )
　二位置动作时的动作间隙上限以及下限
　温度输入 :0 或 0.0 ～输入量程 ( ℃ )
　电压电流输入　 : 輸入量程的 0.0 ～ 100.0%
c) 积分时间：0～3600秒或0.0～1999.9秒 (可切换)
　　* 设定为0，积分时间OFF
d) 微分时间：0～3600秒或0.0～1999.9秒 (可切换)
　　* 设定为0，积分时间OFF
e) 冷却侧比例帯：
　　温度输入：1(0.1, 0.01)～输入量程(℃)
　　直流电压电流输入：输入量程的0.1～1000.0％
f) 冷却侧积分时间：0～3600秒或0.0～1999.9秒 (可切换)
　　*设置为0，积分时间OFF
g) 冷却侧微分时间：0～3600秒或0.0～1999.9秒 (可切换)
　　*设置为0，积分时间OFF
h) 不感带／交叠
　　温度输入： - 量程～ + 量程 ( ℃ )
　　直流电压电流输入：输入量程的-100.0～+100.0％
i) 控制应答参数：０ ( 慢 ) 、 1( 中 ) 、 2( 快 ) （可在三种阶段间切换）
j) 设定变化率限幅： 0 ～量程 /( 单位时间 ) （上升∕下降个别设定）
　　单位时间 :1 ～ 3600 秒 ( 可设定 ) （上升∕下降个别设定）
k) 输出限幅： -5.0 ～ 105.0 ％ ( 上/下限个别设定 )
l) 冷却侧输出限幅： -5.0 ～ 105.0 ％ ( 上/下限个别设定 )
m) 输出变化率限幅： 0.0 ～ 100.0 ％ / 秒（上升∕下降个别设定）
n) 冷却侧输出变化率限幅： 0.0 ～ 100.0 ％/秒（上升∕下降个别设定）
o) 时间比例周期： 0.1 ～ 100.0 秒
p) 冷却侧时间比例周期： 0.1 ～ 100.0 秒
q) 手动复位： -100.0 ～ +100.0 ％
r) 停止时的输出： -5.0 ～ 105.0 ％（加热∕冷却个别设定）
s) 选择微分操作： 0 （测量值微分）、1（偏差微分）
t) 微分增益：0.1～ 110.0
u) 加热冷却负脉冲抑制系数： 0.000～ 11.000

无开度反馈电阻 (FBR) 输入方式

可控电机时间 : ： 5～ 11000 秒
累计输出限幅： OFF ，可控电机时间的 0.1～ 1200.0%
使用开度反馈电阻输入时无效
开关输出中间带： 0.1～ 110.0%

停止时的阀门动作

a)CLOSE:OFF,
b)CLOSE:ON,
c)CLOSE:OFF,

OPEN:OFF
OPEN:OFF
OPENON

※ 无开度反馈电阻输入、或开度反馈电阻没有断线的场合

多存储区域

记忆区域数：8存储区区域对象项目
	设定值（SV）•事项 1～4 •LBA 时间 •LBA 不感帯•比例帯•积分时间・微分时间•冷却侧比例帯•冷却侧积分时间•冷却侧微分时间交叠／不感带•控制应答参数设定变化率限幅(上升 • 下降）•手动复位
存储区域链接功能
•渗透时间： 0分00秒～199分59秒或 0時間00分～ 9時間59 分设定值保持时间： 0分00秒～ 199分59秒或 0時間00分～ 9時間59分 * 可切换目标链接区域号码： 0～ 18 *0 设置时无链接区域保持时间停止功能 0 ：无停止功能 1 ：事项 1 的输出 ON ，停止 2 ：事项 2 的输出 ON ，停止 3 ：事项 3 的输出 ON ，停止 4 ：事项 4 的输出 ON ，停止

输出　

输出点数

4点或2点

输出种类

a）继电器接点输出1a接点额定：AC250V3A(负载电阻)
b）电压脉冲输出 DC 0/12Ｖ　容许负载电阻：600Ω以上
c)直流电流输出 DC 4～20mA, DC 0～20mA　容许负载电阻：600Ω未満
d)直流电压输出 DC 0～1V, DC 0～5V, DC 1～5V, DC 0～10V 容许负载电阻：1kΩ以上
e) 三端双向可控硅输出 AC 输出零交叉方式　容许负载电流： 0.5A
f) 开路集电极输出同步方式。容许负载电流： 100mA
注)电压脉冲输出、电流输出、电电压输出与电源非绝缘

事项（警报）功能

事项设定数

每个通道可个别设定 4 个点

事项动作选择

• 上限∕下限偏差、上下限偏差、范围内、上限∕下限输入值、上限∕下限设定值、LBA.
注） LBA 只能指定事项 4
上限∕下限操作输出值、上限∕下限冷却操作输出值
通道间偏差上下限 ( 通道间范围内偏差、升温完成
（只可在事项 3 配置）
* 通道间偏差值 = 「输入值」－「比较的通道输入值」。
* 可指定待机动作、设定延迟时间、联锁指令
注）待机操作仅在输入值、偏差以及操作输出值选择时有效
注）偏差时，远程代码以及设定变化率限幅动作中的待机动作时无效

设置范围

a)输入值∕设定值
设定范围：与输入范围相同
动作间隙： 0～输入量程
b)偏差
设定范围：-输入量程～+输入量程
动作间隙：0～输入量程
c)操作输出值
-5.0～105.0%
d)LBA警报
LBA时间：0～7200秒（0设定时OFF）
LBD设置：0～输入量程

输出方式

a)通信功能输出
b）数字输出输入模块Z-DIO型接口输出

附加功能

a)待机监视时钟 ∕再待机动作（偏差∕范围内∕输入值均有效）
待机动作功能在插入电源∕从 STOP 切换到 RUN 时待机动作可用
再待机动作功能在插入电源 • 从 STOP 切换到 RUN时 •设定变更时再待机动作可用
b)可在励磁∕非励磁间选择。
c)延迟时间功能： 0～18000 秒
d)）可选择有无联锁

加热器断线警报功能 (HBA)

输入点数

4点或2点

输入种类

CTL-6P-N(30A用)
CTL-12-S56-10L-N100A用)

加热器电流测量精度

输入值的±5%或±2A （中较大的一方）

HBA 延迟回数设定

0～255回

回路断线警报功能（LBA）注）加热∕冷却控制时不可用

参照事项（警报）功能

通信功能

RKC标准通信

通信方式

遵循 RS-485 　起止同步式　 ( 2 线式半双工多分支接续 )

通信速度

4800bps, 9600bps, 19200bps, 38400bps

数据形式

起始位：1
数据位：7或8
奇偶位：奇数、偶数或无
停止位：1或2

协议

ANSI X3.28 子分类 2.5 、遵循 B1

最多接续数

16 台从属地址设定范围 1～16 （旋转 SW+1 设定）

间隔时间

0～250毫秒

MODBUS通信

通信方式

遵循 RS-485 　起止同步式　 ( 2 线式半双工多分支接续 )

通信速度

4800bps, 9600bps, 19200bps, 38400bps

数据形式

起始位1，数据位8，没有校验位，奇偶位：无、停止位1

协议

MODBUS-RTU

最多连接台数

16台从属地址设置范围1～16（旋转SW+1设置）

间隔时间

0～250毫秒

MAPAN通信
注）MAPAN通信仅限于Z-COM模块型连接或Z-TIO-C,Z-TIO-D模块型连接

对应 PLC

三菱电机产 MELSEC 系列

通信方式

遵循 RS-485 　起止同步式　 ( 2 线式半双工多分支接续 )

通信速度

4800bps, 9600bps, 19200bps, 38400bps

数据形式

起始位：1
数据位：7或8
奇偶位：奇数、偶数或无
停止位：1或2

协议

三菱电机生产MELSEC系列专用协议

最多接续数

16台（Z-TIO-C或Z-TIO-D）

SV选择功能（远程SV、比率设设定级联控制）

远程SV功能模式
• （被指定为主通道的通道输入(PV)作为ＳＶ工作）　
• 比率设定功能模式
• 〈被指定为主通道的通道设定值(SV)作为ＳＶ工作
• 级联控制功能模式
• 〈被指定为主通道的通道输出 (MV) 作为设置值（ SV ）〉
• 级联控制功能2模式（相当于 SR Mini CIO 模块）
• 〈被指定为主通道的通道输出 (MV) 与被设定的本地ＳＶ的和作为ＳＶ工作〉
• 注） SV 选择功能在连结的模块内起作用

输出分配功能

※ 〈把在主通道选择的通道控制输出値施加以比例或偏差、然后分配在Z-DIO/TIO模块输出功能
注）输出分配功能在连结起来的模块内工作。

Nice-MEET功能

〈抑制过上冲或下冲的功能〉

自动升温功能

〈控制指定组内全部通道均衡升温的功能〉
注）自动升温功能在与其连结的模块内起作用。

抑制高峰电流功能　※ 只用在时间比例输出时有效

〈限制输出同时ON的通道数的功能〉〉
注）抑制高峰电流功能需仅在同一个模块内起作用

联动运行功能

〈监视其他通道的运行状态、各种模式、存储区域编号，使其联动运行的功能〉

一般规格

停电时的影响
