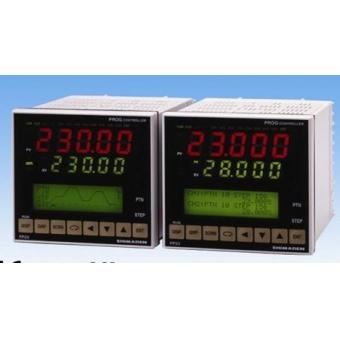

■ SR23是日本岛电公司新一代的高精度PID调节器。它综合了SR25和SR253的诸多优点设计而成。
具有五位显示，0.1（千度以上也带小数点）和0.001（铂电阻0.000—30.000量程）的高分辨率和1/14000 的调节分辨率。
带有大LCD显示屏，同时显示四排数据。新功能包括：单输入或双输入，伺服控制；上位机的红外USB编程接口；
外给定量参与调节输出负载的反馈运算（恒压，恒流）；双输出用于室温调节特殊的算法等。
作为高精度仪表，可广泛用于半导体制造，仪表计量，传感器标定，环境试验设备，石油化工，冶金等自控领域。
■ 十组可预置设定值。双输出对应的二十组独立的PID参数，以及二十组调节输出限幅，抗超调系数
■ 外部模拟遥控设定功能可用于FP23和多台SR23组成的多区可编程精确控温系统。
■ 数字通讯接口（选件），可配置RS232C,RS485接口，通讯口地址范围1—98。（配希曼顿专用通讯接口）
■ 第二输出功能（选件），两组输出极性相反或相同，用于加热/制冷调节，或同极性的主辅控制。
具有独立的PID参数及输出限幅，主要用于宽温度范围的环境试验设备。
■ 三组独立的事件继电器（选件），可设20种事件，包括；上、下限偏差值，偏差值外/内，上下限绝对值，
设定值上下限报警，自整定，手动调节，外部遥控，斜率运行，脱机，测量值，外部遥控超量程，输出极性转变等。
■ 外部数字量输入/输出（选件）：可多达10个DI输入，13个DO输出。带小逻辑运算，计数和定时器功能。
■ 0—10mV,0—10V,4—20mA隔离模拟变送输出（选件）。类型：测量值，设定值，偏差值，调节输出变送。
■ 配置了双输入模式，不仅可用于独立的双回路，还可作为差值，内部串极，双输入带运算的特殊控制，扩展了应用范围。
顺便指出的，为满足精密半导体工业的需要，该表还开发了特殊的用户应用程序 。
■ 线性化校正：当输入信号为直流电压电流时，可以采用该功能使用折线近似的方法进行线性化校正。
|
1. SR23
|
微处理器核心，多功能控制器
|
|||||||||
|
2. 基本功能
|
SS
|
单回路，单调节输出;自由输入（详见分度表）
|
||||||||
|
SD
|
单回路，双调节输出;自由输入（详见分度表）
|
|||||||||
|
3. 调节输出1
|
Y
|
接点容量：240V AC 2.5A/阻性负载，1A/感性负载
|
||||||||
|
I
|
4～20mA DC 负载阻抗：600Ω max
|
|||||||||
|
P
|
固态继电器驱动12V±1.5V DC，负载电流：30mA max
|
|||||||||
|
V
|
电压0～10V DC，负载电流：2mA max
|
|||||||||
|
4. 调节输出2
|
N
|
无
|
||||||||
|
Y
|
接点容量：240V AC 2.5A/阻性负载，1A/感性负载
|
|||||||||
|
I
|
4～20mA DC 负载阻抗：600Ω max
|
|||||||||
|
P
|
固态继电器驱动12V±1.5V DC，负载电流：30mA max
|
|||||||||
|
V
|
电压0～10V DC，负载电流：2mA max
|
|||||||||
|
5. 模拟遥控输入或
单相加热器断线报警
★调节输出1或2仅一路可选断线报警
仅能选择一种功能
|
06
|
0～10V DC，输入阻抗：500KΩ min
|
标准配置（非隔离）
|
|||||||
|
04
|
4～20mA DC，输入阻抗：250Ω
|
非隔离
|
||||||||
|
05
|
1～5V DC，输入阻抗：500KΩ min
|
|||||||||
|
14
|
4～20mA DC，输入阻抗：250Ω
|
隔离
|
||||||||
|
15
|
1～5V DC，输入阻抗：500KΩ min
|
|||||||||
|
16
|
0～10V DC，输入阻抗：500KΩ min
|
|||||||||
|
31
|
Y、P输出的加热器断线报警－30A
|
|||||||||
|
32
|
Y、P输出的加热器断线报警－50A
|
|||||||||
|
6. 模拟变送输出1
|
0
|
无
|
||||||||
|
3
|
0～10mV DC，输出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，负载阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，负载电流：2mA max
|
|||||||||
|
7. 模拟变送输出2
★传感器电源或模拟变送输出， 仅能选择一种功能 |
0
|
无
|
||||||||
|
3
|
0～10mV DC，输出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，负载阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，负载电流：2mA max
|
|||||||||
|
8
|
传感器电源提供：24V DC 25mA
|
|||||||||
|
8. 外部I/O控制信号
DI：无电压接点输入
DO：OC门输出
|
0
|
4DI，5DO
|
||||||||
|
1
|
10DI，9DO
|
|||||||||
|
2
|
10DI，13DO
|
|||||||||
|
9. 通信接口
岛电标准协议
Modbus通信协议
|
0
|
无
|
||||||||
|
3
|
RS-485（非隔离）
|
|||||||||
|
5
|
RS-485
|
|||||||||
|
7
|
RS-232C
|
|||||||||
|
1. SR23
|
微处理器核心，多功能控制器
|
|||||||||
|
2.基本功能
|
DL
|
独立的双回路;自由输入（详见分度表）
|
||||||||
|
DC
|
两路输入，内部串级调节输出方式;自由输入（详见分度表）
|
|||||||||
|
DS
|
两路输入(带运算功能)，单路调节输出;自由输入（详见分度表）
|
|||||||||
|
DD
|
两路输入(带运算功能)，两路调节输出方式
|
|||||||||
|
3. 调节输出1
|
Y
|
接点容量：240V AC 2.5A/阻性负载，1A/感性负载
|
||||||||
|
I
|
4～20mA DC 负载阻抗：600Ω max
|
|||||||||
|
P
|
固态继电器驱动12V±1.5V DC，负载电流：30mA max
|
|||||||||
|
V
|
电压0～10V DC，负载电流：2mA max
|
|||||||||
|
4. 调节输出2
★DS型的调节输出2
与调节输出1一致
|
Y
|
接点容量：240V AC 2.5A/阻性负载，1A/感性负载
|
||||||||
|
I
|
4～20mA DC 负载阻抗：600Ω max
|
|||||||||
|
P
|
固态继电器驱动12V±1.5V DC，负载电流：30mA max
|
|||||||||
|
V
|
电压0～10V DC，负载电流：2mA max
|
|||||||||
|
5. 模拟遥控输入或
单相加热器断线报警
★调节输出1或2仅一路可选
断线报警
仅能选择一种功能
|
06
|
0～10V DC，输入阻抗：500KΩ min
|
标准配置（非隔离）
|
|||||||
|
04
|
4～20mA DC，输入阻抗：250Ω
|
非隔离
|
||||||||
|
05
|
1～5V DC，输入阻抗：500KΩ min
|
|||||||||
|
14
|
4～20mA DC，输入阻抗：250Ω
|
隔离
|
||||||||
|
15
|
1～5V DC，输入阻抗：500KΩ min
|
|||||||||
|
16
|
0～10V DC，输入阻抗：500KΩ min
|
|||||||||
|
31
|
加热器断线报警－30A
|
仅当输出类型为Y、P时才能使用
|
||||||||
|
32
|
加热器断线报警－50A
|
|||||||||
|
6. 模拟变送输出1
|
0
|
无
|
||||||||
|
3
|
0～10mV DC，输出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，负载阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，负载电流：2mA max
|
|||||||||
|
7. 模拟变送输出2
★传感器电源或模拟变送输出，
仅能选择一种功能
|
0
|
无
|
||||||||
|
3
|
0～10mV DC，输出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC，负载阻抗：300Ω max
|
|||||||||
|
6
|
0～10V DC，负载电流：2mA max
|
|||||||||
|
8
|
传感器电源提供：24V DC 25mA
|
|||||||||
|
8. 外部I/O控制信号
DI：无电压接点
DO：OC门输出
|
0
|
4DI，5DO
|
||||||||
|
1
|
10DI，9DO
|
|||||||||
|
2
|
10DI，13DO
|
|||||||||
|
9. 通信接口
电标准协议 Modbus通信协议
|
0
|
无
|
||||||||
|
3
|
RS-485（非隔离）
|
|||||||||
|
5
|
RS-485
|
|||||||||
|
7
|
RS-232C
|
|||||||||
