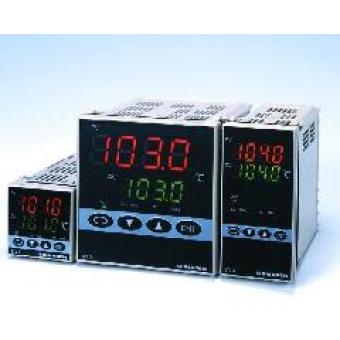

■SR1/3/4 是日本SHIMADEN(岛电)公司2003年的最新技术产品,它总结了SR60到SR90系列调节器的应用经验,更突出了实用、操作简单、基本功能完善的设计思想。具有自由输入,手动调节,输出限幅等功能。重要的是采用了岛电的专家PID算法,其中包括了SF超调抑制系数,合理选择,可有效地避免系统的超调或欠调。
型号
代码
|
双四位超大LED数码显示,无超调专家PID算法,AT自整定,手/自动无扰动切换控制,调节输出限幅,2组事件输出,SF超调抑制系数,键锁定等功能。采样周期:500ms。前面板防护等级IP66。工作电压范围:100~240VAC 50/60Hz
|
||||
SR1-
|
外形尺寸:高48×宽48×深110mm,面板开孔尺寸:45×45mm
|
||||
SR3-
|
外形尺寸:高96×宽96×深110mm,面板开孔尺寸:92×92mm
|
||||
SR4-
|
外形尺寸:高96×宽48×深110mm,面板开孔尺寸:92×45mm
|
||||
输入
类型
测量
范围
|
8
|
热电偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L
|
量程见SR1/3/4
输入类型与测量
范围对照表
|
||
铂电阻: Pt100/JPt100
|
|||||
电压(mV):-10~10,0~10,0~20,0~50,10~50,0~100mV DC
|
|||||
6
|
电压(V):-1~1,0~1,0~2,0~5,1~5,0~10V DC
|
||||
电流(mA):0~20mA(选0~5V量程);
4~20mA(选1~5V量程)。均需外配250Ω电阻
|
|||||
调节输出
|
Y-
|
继电器接点,容量:240V AC 2A/阻性,比例周期:1~120秒
|
|||
I-
|
电流4~20mA DC,负载阻抗:600Ω最大
|
||||
P-
|
固态继电器(SSR)驱动,12±1.5V DC/ 最大30mA,比例周期:1~120秒
|
||||
V-
|
电压0~10V DC,负载电流:2mA最大
|
||||
事件输出
|
1
|
2组常开继电器接点:EV1,EV2 容量:240V AC 1A/阻性
|
|||
