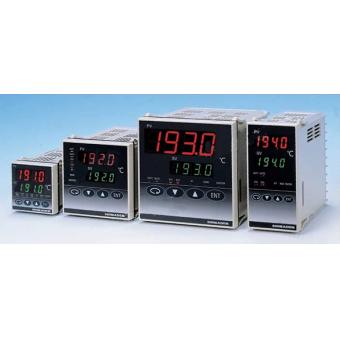

SR90系列是日本岛电公司2002年的最新技术产品，它高度总结了SR60到SR70系列的应用经验更突出高性能和高可靠的设计思想。具有自由输入，显示精度为0.3级，手动输出，调节输出限幅，双设定值，双调节输出，模拟变送输出，数 字通讯功能，前面板符合IP66级的防护标准。采用了岛电的无超调专家PID算法，两组独立的PID参数，功能完善，而 性能价格比超过岛电SR73A/SR74A系列。让操作者更加醒目的是高亮度大字符显示，精度为±0.3%FS+1字，采样/显示 周期每秒4次。
|
型号
代码
|
超亮双四位LED显示,无超调专家PID算法,AT自整定,手/自动无扰动切换,调节输出限幅,双输出,2组独立的事件输出,模拟变送输出,键锁定,双设定,数字通讯等功能。采样周期:250ms。前面板防护等级IP66。
|
|||||||||
|
SR92-
|
外形尺寸：高72×宽72×深110mm，面板开孔尺寸：68×68mm
|
|||||||||
|
输入
类型
测量
范围
|
8
|
热电偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L
|
量程见SR92输入类型与测量范围对照表
|
|||||||
|
铂电阻: Pt100/JPt100
|
||||||||||
|
电压（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC
|
||||||||||
|
4
|
电流（mA）:0～20mA,4～20mA DC
|
|||||||||
|
6
|
电压（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC
|
|||||||||
|
调节输出1
|
Y-
|
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒
|
||||||||
|
I-
|
电流4～20mA DC，负载阻抗：600Ω最大
|
|||||||||
|
P-
|
固态继电器（SSR）驱动，12±1.5V DC/30mA最大，比例周期：1～120秒
|
|||||||||
|
V-
|
电压0～10V DC，负载电流：2mA最大
|
|||||||||
|
调节输出2 (选件)
|
N-
|
无
|
||||||||
|
Y-
|
继电器接点，接点：240V AC 2A/阻性，比例周期：1～120秒
|
|||||||||
|
I-
|
电流4～20mA DC，负载阻抗：600Ω最大
|
|||||||||
|
P-
|
固态继电器（SSR）驱动，12V±1.5V DC/30mA最大，比例周期：1～120秒
|
|||||||||
|
V-
|
电压0～10V DC，负载电流：2mA最大
|
|||||||||
|
电源
|
90-
|
100～240V AC±10%，50/60Hz
|
||||||||
|
08-
|
24V AC/DC±10%，50/60Hz
|
|||||||||
|
事件输出/
加热器断线报警
（选件）
|
0
|
无
|
||||||||
|
1
|
EV1,EV2 接点容量：240V AC 1A/阻性
|
|||||||||
|
2
|
EV1 及30A加热器断线报警
|
加热器断线仅调节输出(1)为Y型/P型输出时可选
|
||||||||
|
3
|
EV1 及50A加热器断线报警
|
|||||||||
|
隔离模拟变送(选件)
|
0
|
无
|
||||||||
|
3
|
0～10mV DC, 输出阻抗：10Ω
|
|||||||||
|
4
|
4～20mA DC, 负载阻抗：300Ω最大
|
|||||||||
|
6
|
0～10V DC, 负载电流：2mA最大
|
|||||||||
|
数字通讯接口或双设定值
（任选一种）
|
0
|
无
|
||||||||
|
5
|
RS485 （隔离型）
|
|||||||||
|
7
|
RS232C （隔离型）
|
|||||||||
|
8
|
双设定 (范围:-1999-5000),无电压接点或OC门输入
|
|||||||||
