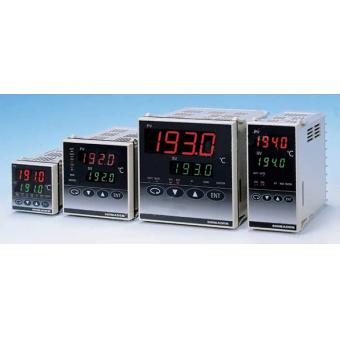

SR90系列是日本岛电公司2002年的最新技术产品，它高度总结了SR60到SR70系列的应用经验更突出高性能和高可靠的设计思想。具有自由输入，显示精度为0.3级，手动输出，调节输出限幅，双设定值，双调节输出，模拟变送输出，数 字通讯功能，前面板符合IP66级的防护标准。采用了岛电的无超调专家PID算法，两组独立的PID参数，功能完善，而 性能价格比超过岛电SR73A/SR74A系列。让操作者更加醒目的是高亮度大字符显示，精度为±0.3%FS+1字，采样/显示 周期每秒4次。
■系统使用前，可启动自整定功能，找到系统最佳的PID参数，从而简化现场的调试，提高调节品质。
■专家PID的算法中包括了SF超调抑制系数，合理的选择，可有效地避免系统的超调或欠调。
■可设0-100秒的上电缓起动，在一定程度上减轻负载的浪涌电流，保护器件和延长加热元件的使用寿命。
■输出限幅可用于限定阀门的大小开度,避免加热功率设计过大以及对特殊加热元件某升温段的功率限制等。
■第二输出功能（选件），可用于加热/制冷调节或主辅加热控制。还可调整双调节间相互作用区间的死区DB，达到既提高控制精度，又能节约能源的目的。
■温室的白昼控制，加热系统的预热或保温用途需要双设定SB（选件），用一个接点即可实现双设定的选择。
■为防止出现脱离工艺要求的设定范围，可利用设定值限制功能来避免误操作。
■二组独立事件继电器可设9种事件，包括：上、下限绝对值，上、下限偏差值，偏差值内/外报警方式。
■隔离数字通讯接口（选件），可选配RS232C，RS485接口，口地址1～255。 还可提供希曼顿光隔离智能RS232/485通讯转换器，配合Ximaden-e中文视窗组态软件与上位机组成小型集散系统。
■模拟变送（选件）：测量值，设定值，偏差值，调节输出变送，用于现场记录数据、多区控温或串级调节。
■单相加热器断线和加热回路报警（选件）：电流监测范围：0.0～30.0A 和0.0～50.0A。
■传感器经标定后的线性误差或因安放位置引起的测量误差，可设置正负偏移量作为测量值PV的显示补偿。
■为避免现场的测量干扰，可设置抗干扰数字滤波时间常数。
日本SHIMADEN(岛电) SR91 0.3级PID调节器选型表
|
型号
代码
|
超亮双四位LED显示,无超调专家PID算法,AT自整定,手/自动无扰动切换控制,调节输出限幅,2组独立的事件输出,模拟变送输出,键锁定,双设定,数字通讯等功能。采样周期:250ms。前面板防护等级IP66。
|
||||||||
|
SR91-
|
外形尺寸：高48×宽48×深110mm，面板开孔尺寸：45×45mm
|
||||||||
|
输入
类型
测量
范围
|
8
|
热电偶: B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L
|
量程见SR91输入类型与测量范围对照表
|
||||||
|
铂电阻: Pt100/JPt100
|
|||||||||
|
电压（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC
|
|||||||||
|
4
|
电流（mA）:0～20mA,4～20mA DC,输入阻抗：250Ω
|
||||||||
|
6
|
电压（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC
|
||||||||
|
调节输出1
|
Y-
|
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒
|
|||||||
|
I-
|
电流4～20mA DC，负载阻抗：600Ω最大
|
||||||||
|
P-
|
固态继电器(SSR)驱动，12±1.5V DC/30mA最大，比例周期：1～120秒
|
||||||||
|
V-
|
电压0～10V DC，负载电流：2mA最大
|
||||||||
|
电源
|
90-
|
100～240V AC±10%，50/60Hz
|
|||||||
|
08-
|
24V AC/DC±10%，50/60Hz
|
||||||||
|
事件输出(选件)
|
0
|
无
|
|||||||
|
1
|
EV1,EV2 接点容量：240V AC 1A/阻性
|
||||||||
|
选件
(任选
一种）
|
|
N
|
无
|
||||||
|
调节输出2
|
Y
|
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒
|
|||||||
|
I
|
电流4～20mA DC，负载阻抗：600Ω最大
|
||||||||
|
P
|
固态继电器(SSR)驱动，12V±1.5V DC/30mA最大，比例周期：1～120秒
|
||||||||
|
V
|
电压0～10V DC,负载电流：2mA最大
|
||||||||
|
加热器断线报警
|
1
|
30A，接点容量:240V AC 1.5A/阻性
|
仅调节输出(1)为Y/P输出时可选
|
||||||
|
2
|
50A，接点容量:240V AC 1.5A/阻性
|
||||||||
|
模拟发送
|
3
|
0～10mV DC 输出阻抗：10Ω
|
|||||||
|
4
|
4～20mA DC 负载阻抗：300Ω最大
|
||||||||
|
6
|
0～10V DC 负载电流：2mA最大
|
||||||||
|
数字通讯接口
|
5
|
RS485 （隔离型）
|
|||||||
|
双设定值
|
8
|
1点(设定范围:-1999-5000)，无电压接点或OC门输入
|
|||||||
