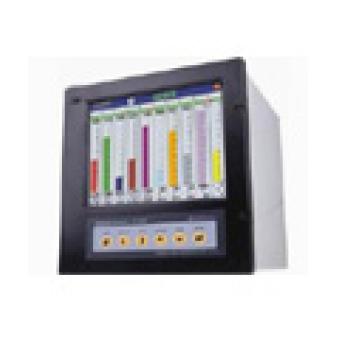

XMR7000QC系列四十通道真彩无纸记录仪中长图彩色无纸记录仪显示信息量大、操作简单、界面友好。
下面是XMR7000QC系列四十通道真彩无纸记录仪中长图彩色无纸记录仪的主要功能特点：
◆ 日常维护工作量非常小，运行费用低；
◆ 采用进口10.4寸TFT真彩液晶图形显示屏，分辨率640×480，高亮度，无视角；
◆ 电子硬盘存储历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储7天至1680天的数据；
◆ 四十路全隔离万能输入，可同时输入多种信号，无需更换模块，通过仪表组态即可；
◆ 显示工程量数据的数值范围更宽，可显示5位数值：-9999～19999；
◆ 累积范围： 0~99999999；
◆ 可以中文菜单组态、显示工程位号，工程单位；
◆ 拥有多种高级算法，可以对水、油、液体、一般气体、蒸汽、天然气等流量参数进行累积、温压补偿、热能积算；
◆ 具有超限报警显示，可以指示各路通道的下下限、下限、上限、上上限报警信息并通过可组态继电器触点输出；
◆ 标准串行通讯接口： RS-485和 RS-232C；采用标准开放的Modbus通讯协议；
◆ 具有10M ETHERNET 标准 RJ45 接口。
◆ 具有RS-232C 串行微型打印机接口，可以打印任意时间段的记录数据和曲线。
◆ 采用新型开关电源，能在交流电源85VAC～265VAC范围内正常工作；
◆ 提供变送器用+24VDC 隔离配电输出，方便用户使用。
◆ 模块化仪表结构，方便用户检修；金属外壳，允许在恶劣的环境下使用
四、主要技术指标
◆ 显示
采用进口10.4寸TFT真彩液晶图形显示屏，分辨率640×480，高亮度，无视角。
◆ 输入信号
全隔离万能输入：XMR7000QC系列仪表允许多达40路不同类型的信号直接输入，通道间全隔离，隔离电压大于400V。
百特XMR系列万能输入量程范围表
输入类型
量程范围
输入类型
量程范围
Ⅱ型：0～10mA，0～5V
-9999～19999
热电偶
B型
500～1800℃
Ⅲ型：4～20mA，1～5V
-9999～19999
S型
-100～1600℃
20mV
-9999～19999
K型
-100～1300℃
100mV
-9999～19999
E型
-100～1000℃
热电阻
Cu50
-50～140℃
J型
-100～1000℃
Pt100
-200～600℃
T型
-100～380℃
电阻：0～350Ω
-9999～19999
◆ 输出信号
提供24VDC传感器配电。
多至30路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）。
可组态报警输出：上上限、上限、下限、下下限。
◆ 补偿运算：
蒸汽……… 根据GB2624-92蒸汽密度焓熵表测量过热蒸汽的质量流量或热流量。
一般气体.. 温度、压力补偿测量标准体积流量。
天然气….. 温度、压力补偿测量标准体积流量。
液体……… 温度补偿测量标准体积流量或质量流量。
◆ 补偿范围：
蒸汽：
压力 0.1-4.5MPa
温度 100-500℃
密度 0.1-100Kg/m3
比焓 2508-3224KJ/Kg
一般气体：
压力 0-60MPa
温度 -100-500℃
液体：温度 －100-500℃
◆ 累积范围：0~99999999
◆ 记录时间
采用64M电子硬盘存储。
记录间隔：1、2、5、10、15、30、60、120、240秒九档任选。
记录长度：40笔记录，7天/40笔 （记录间隔1秒）～1680天/40笔（记录间隔4分）
◆ 数据记忆
内置电子硬盘保护参数和历史数据，断电后可永久保存。
◆ 通讯接口
RS-232C、RS-485和ETHERNET RJ45
波特率： 1200、2400、9600、57600（RS-232C、RS-485）
10M（ETHERNET）
打印接口：RS-232C直接连接微型打印机
◆ 精度
±0.2％FS
◆ 实时时钟
内部集成硬件实时时钟，内置锂电池寿命长达10年以上，在掉电情况下时钟也能准确运行。
◆ 供电
交流85VAC～265VAC，50Hz±1Hz
◆ 背光
具有TFT背光照明的功能，允许在完全无光或光线较暗的环境下使用。
◆ 工作条件
温度0～45℃，湿度85%以下（无结露）
|
