| 产品简介： |
|
★ 适用范围
适用于温度、压力、液位、流量等工业过程参数的测量、显示、控制和变送输出。
★ 功能特点
※ 万能输入信号
通过简单的软、硬件设定即可适用于以下任意一种输入信号。
● 热电阻：Pt100、Pt100.0、Pt10、Cu50、Cu100。
● 热电偶：K、E、S、B、J、R、T、N，并带自动冷端温度补偿。
● 标准信号：0-100mA、4-20mA、0-5V、1-5V，线性或开方信号。
● 远传压力表：30-350,信号偏差可现场按键修正，即设即用。
● 一般线性非标信号：0-60mV以内或0-60mV以上0-5V以内任意信号可按键即设即用。
● 其它特殊订做的非标输入信号。
※ 单片机智能化
● 零点和放大倍数可自动跟踪，长期运行无漂移。
● 全部参数可按键设定。

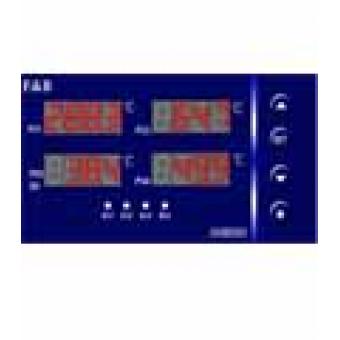

※ 四屏数字显示。（显示内容可菜单选择）
※ 每个回路可选择四个报警控制输出中的一个或者多个（报警跟随）。
※ 第一、第二回路分别带0-10mA，4-20mA，0-5V，1-5V隔离变送输出。
※ 可带RS485等隔离通讯接口。
※ FBBUS-ASCII码协议与MODBUS-RTU协议可选(MODBUS-RTU协议仅用于Modbus选项，接线方式与RS485相同)。
★ 技术指标
|
★XMB8000系列智能四回路、四数显、双输出控制变送仪选型表
|
型 谱 |
说 明 |
||||||||||||
|
XMB |
多通道液晶显示控制变送仪表 |
||||||||||||
|
设计序列 |
8 |
设计序列 |
|||||||||||
|
控制类型 |
0 |
不带控制报警 |
|||||||||||
|
1 |
带二位控制或单限报警 |
||||||||||||
|
2 |
带三位控制或双限报警 |
||||||||||||
|
3 |
带四位控制或三限报警 |
||||||||||||
|
4 |
带五位控制或四限报警 |
||||||||||||
|
输入信号 类 型 IN1/IN2 IN3/IN4 |
0 |
0 |
0 |
0 |
不需要此输入通道 |
||||||||
|
1 |
1 |
1 |
1 |
适配热电偶 |
|||||||||
|
2 |
2 |
2 |
2 |
适配热电阻 |
|||||||||
|
3 |
3 |
3 |
3 |
适配霍尔变送器 |
|||||||||
|
4 |
4 |
4 |
4 |
适配远传压力表 |
|||||||||
|
5 |
5 |
5 |
5 |
适配直流0～10mA |
|||||||||
|
6 |
6 |
6 |
6 |
适配直流4～20mA |
|||||||||
|
7 |
7 |
7 |
7 |
适配直流0～5V |
|||||||||
|
8 |
8 |
8 |
8 |
适配直流1～5V |
|||||||||
|
9 |
9 |
9 |
9 |
用户特殊要求的分度号 |
|||||||||
|
U |
U |
U |
U |
万能分度号输入 |
|||||||||
|
变送输出 类 型 OUT1 OUT2 |
0 |
0 |
无变送输出 |
||||||||||
|
5 |
5 |
0～10mA变送输出 |
|||||||||||
|
6 |
6 |
4～20mA变送输出 |
|||||||||||
|
7 |
7 |
0～5V变送输出 |
|||||||||||
|
8 |
8 |
1～5V变送输出 |
|||||||||||
|
9 |
9 |
特殊规格变送输出 |
|||||||||||
|
外形结构 类 型 |
160×80×80mm横表 |
||||||||||||
|
V |
80×160×80mm竖表 |
||||||||||||
|
变 送 器 配电电源 |
P |
任一通道带直流24VDC(25mA)电源输出 |
|||||||||||
|
供电电源 类 型 |
供电电源220VAC |
||||||||||||
|
D |
供电电源24VDC |
||||||||||||
|
通讯接口 类 型 |
不带通讯接口 |
||||||||||||
|
RS485 |
RS485隔离通讯接口 |
||||||||||||
|
特 殊 功 能 码 |
□□□□ |
0000表示无特殊功能码 |
|||||||||||
