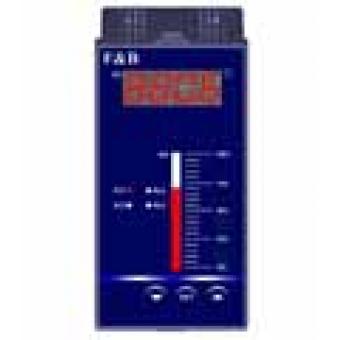

| 产品简介： |
|
★ 适用范围
适用于温度、压力、液位、流量等工业过程参数的测量、显示、控制和变送输出。
★ 功能特点
※ 万能输入信号
通过简单的软、硬件设定即可适用于以下任意一种输入信号。
● 热电阻：Pt100、Pt100.0、Pt10、Cu50、Cu100。
● 热电偶：K、E、S、B、J、R、T、N，并带自动冷端温度补偿。
● 标准信号：0-10mA、4-20mA、0-5V、1-5V，线性或开方信号。
● 远传压力表：30-350W，信号偏差可现场按键修正，即设即用。
● 一般线性非标信号：0-60mV以内或0-60mV以上0-5V以内任意信号可按键即设即用。
● 其它特殊订做的非标输入信号。
※ 单片机智能化
● 零点和放大倍数可自动跟踪，长期运行无漂移。
● 全部参数可按键设定。
※ 数码管和光柱同时显示。
※ 上限、上上限、下限、下下限四个报警继电器输出。
※ 0-10mA，4-20mA，0-5V，1-5V隔离变送输出。
※ 可带RS485 /RS232/Modem隔离通讯接口。
※ FBBUS-ASCII码协议与MODBUS-RTU协议可选(MODBUS-RTU协议仅用于Modbus选项，接线方式与RS485相同)。
★ 技术指标
|
★XMG5000系列智能型单回路单光柱、单数显、单输出控制变送仪选型表
|
型 谱 |
说 明 |
||||||||
|
XMG |
光柱数显控制变送仪表 |
||||||||
|
设计序列 |
5 |
单输入单光柱单数显 |
|||||||
|
控制类型 |
0 |
不带控制报警 |
|||||||
|
1 |
带二位控制或单限报警 |
||||||||
|
2 |
带三位控制或双限报警 |
||||||||
|
3 |
带四位控制或三限报警 |
||||||||
|
4 |
带五位控制或四限报警 |
||||||||
|
输入信号 类 型 |
1 |
适配热电偶 |
|||||||
|
2 |
适配热电阻 |
||||||||
|
3 |
适配霍尔变送器 |
||||||||
|
4 |
适配远传压力表 |
||||||||
|
5 |
适配直流0～10mA |
||||||||
|
6 |
适配直流4～20mA |
||||||||
|
7 |
适配直流0～5V |
||||||||
|
8 |
适配直流1～5V |
||||||||
|
9 |
用户特殊要求的分度号 |
||||||||
|
U |
万能分度号输入 |
||||||||
|
变送输出 类 型 |
5 |
0～10mA变送输出 |
|||||||
|
6 |
4～20mA变送输出 |
||||||||
|
7 |
0～5V变送输出 |
||||||||
|
8 |
1～5V变送输出 |
||||||||
|
9 |
特殊规格变送输出 |
||||||||
|
外形结构 |
160×80×150mm光柱横表 |
||||||||
|
V |
80×160×150mm光柱竖表 |
||||||||
|
变 送 器 配电电源 |
缺省为不带直流电源输出 |
||||||||
|
P |
带直流24V(25mA)电源输出 |
||||||||
|
供电电源 类 型 |
供电电源220VAC |
||||||||
|
D |
供电电源24VDC |
||||||||
|
通讯接口 类 型 |
不带通讯接口 |
||||||||
|
RS485 |
RS485隔离通讯接口 |
||||||||
|
特殊功能码 |
□□□□ |
0000表示无特殊功能码， |
|||||||
